電子映像拡大器超小型タイプスコープ EV-9

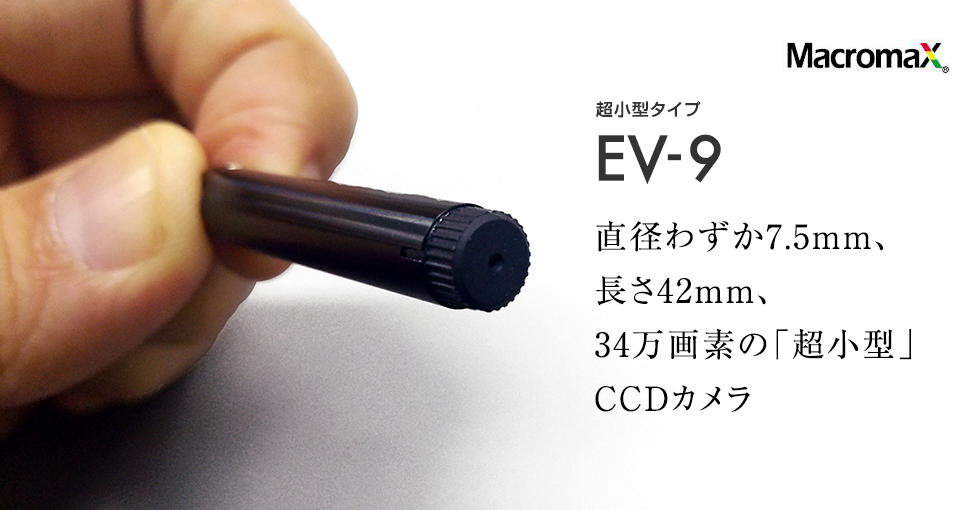

超小型タイプ EV-9直径わずか7.5mm、長さ42mm、34万画素の「超小型」CCDカメラ
    • ev9-f2.jpg
    • ev9-f3.png
    • ev9-f4.png

    狭い作業スペース内での被写体検査や観察に最適。

    • ケーブル長は選べる3種類!
    • 警備、監視、ウェアラブルコンピュータシステムにも。
    • 超小型、軽量!
    • 記録メディアとの組み合わせにより、商店街のマーケティングや、人間の動作解析用にもご使用いただいております。
  • 使用例

    • 警備・監視用カメラとして
    • ウェアラブルコンピュータシステムとして(記録メディアとの組み合わせにより、商店街のマーケティング、人間の動作解析等に使われております)
    • 凹凸のある基板等の検査に
    • 会議での資料・教材をモニターに映出したい場合に
    • 手の届かない場所の検査。NC加工機内部の点検(消耗が激しい部分やトラブルの多い部分の観察に事前に照明+カメラを設置し、使用されているケースが多いです)
  • ワーキングディスタンスと撮影範囲

    マクロアダプター取付数 なし(EV-9 標準) 1個 2個 3個
    ワーキングディスタンスWD(mm) 遠景~5 3 2 1.5
    撮影範囲(縦mm×横mm) 4.0×5.0
    ※WD5mmの時
    3.0×4.0 1.2×1.6 0.6×0.8
    モニター倍率
    ※14型モニター使用時
    ×50
    ※WD5mmの時
    ×70 ×168 ×322

    ※マクロアダプターは別売オプションです。

  • オプション

    • option-usb.png
      USB2.0 キャプチャーユニット

      電子映像拡大器、光学映像モニター映出装置のNTSC信号を非圧縮でデジタル変換。パソコン画面上にリアルタイム表示・静止画保存ができます。

      詳細はこちら
  • 仕様

    型式 EV-9
    撮像素子 1/7inch CCDカラーカメラ 34万画素
    映像信号 NTSCコンポジット
    電子シャッター 自動可変
    合焦方式 カメラ先端のレンズ部を回す事により調整
    モニター表示倍率 遠景~50倍(14型モニター使用時)
    照明 照明なし
    電源入力 DC12V:付属ACアダプタよりDC12Vを供給
    動作環境 0~+40℃
    ケーブル長 1m、2.3m、12m ※1m以外の製品は受注生産となりますので、納期が若干長くなります
    外形寸法(カメラヘッド部) 7.5φ×50mm 図面はこちら
    重量 43g
    付属品 ①RCA映像ケーブル、②ACアダプター(DC12V)

    製品の仕様や外観は予告なく変更することがあります。

貸出用デモ機をご用意しております(送料のみご負担ください)
詳しいお問い合わせ、カタログのご要望等は、弊社までお気軽にご連絡ください
