マイクロスコープ 毛細血管スコープ(血流スコープ)GOKO Bscanシリーズ

毛細血管スコープ(血流スコープ)GOKO Bscanシリーズ

    • ev80-z series-1.jpg
    • ev80-z series-2.jpg
    • ev80-z series-3.png
    • ev80-z series-4.jpg
    • ev80-z series-5.jpg
    • ev80-z series-6.jpg
    • 光学拡大で最大720倍の毛細血管スコープ。驚きの鮮明さ
    • 合焦範囲がさらに長くなりました(最新機種)
    • 特許出願中の無反射観察
    • PC、iPad対応モデル、モニター直結モデル(PC不要)を選べます
    • スタンド設置、手持ち観察の両方が可能なハイブリッド型
    • ハード、ソフトともに医学論文多数
    • 定量化ソフトでは臨床研究・エビデンス取得・評価に貢献
    • 光学70年のGOKOが開発・設計・製造販売まで一貫体制

      *CEマーキング: 適用規格
    GOKO Bscan-ZD/ZA: 適用規格EN IEC61000-6-1:2019/EN61000-6-3:2007/A1:2011
    GOKO Bscan-Z: 適用規格 EN61000-6-2:2005/EN61000-6-4:2007/A1:2011

    創立から約70年。8ミリ編集機及びコンパクトカメラにおいて、自社ブランド・OEM供給により生産台数・世界シェア共に世界一記録を持つGOKO(五光)が、光学機器メーカーとして設計開発から製造販売まで一貫してご提供しています。当社の歴史はこちら


  • 体表面の毛細血管観察はGOKO(ゴコー)にお任せください!

    従来は、毛細血管の形状や流れがよく分からず「Guess(推測)」するしかありませんでした。それを鮮明に「Visualize(視覚化)」したのがGOKOのキャピラロスコープ(毛細血管血流スコープ)、Bscanシリーズです。そして更にその先の「Analyze(解析・評価)」を実現するのがGOKOのソフトウェア。国内外の臨床研究、エビデンス取得に貢献しています。

    主な特長

    光学拡大の720倍だから驚きの鮮明さ!
    色ムラなく、すみずみまでクリアな画像!

    最新機種GOKO Bscan-ZDでは、毛細血管血流スコープ初の光学拡大720倍を達成(20インチモニター使用時)。デジタルズームではないため、画像を劣化させません。

    2024年のアップデートで血流の濃淡がより鮮明に!倍率もさらにアップしました。

    色ムラがなく画像全体がクリアな画像であることは、画像計測にはもちろん、「微細なシミの有無を正確に判断したい」「頭皮の色の変化を正しく判断したい」等の肉眼観察時にも非常に重要です。GOKO製品が世界中のプロフェッショナルに高く支持される理由はここにもあります。

    舌の毛細血管(低倍率側) 舌の毛細血管(低倍率側)
    舌の毛細血管(高倍率側) 舌の毛細血管(高倍率側)

    ネクストレベルを体験してください!
    倍率と色再現性がさらにアップしました

    GOKOは細部にまでこだわりぬいた毛細血管観察を提供します。
    2024年のアップデートにより、倍率と色再現性がさらにアップしました。

    指先爪郭部の毛細血管(低倍率時)

    従来バージョン

    指先爪郭部の毛細血管(低倍率時)175倍 従来バージョン
    175倍
    右矢印

    新バージョン(Ver.1.1)

    指先爪郭部の毛細血管(低倍率時)200倍・色再現性向上 新バージョン(Ver.1.1)
    200倍・色再現性向上

    低倍率時(全体像観察時)でも1本ずつの毛細血管をさらに認識しやすくなり、血球の視認性が向上。
    血流速度を即時に捉えやすく、微小な毛細血管の数も数えやすくなりました。

    微細なほくろ(直径約1mm)

    従来バージョン

    微細なほくろ(直径約1mm)175倍 従来バージョン
    175倍
    右矢印

    新バージョン(Ver.1.1)

    微細なほくろ(直径約1mm)200倍・色再現性向上 新バージョン(Ver.1.1)
    200倍・色再現性向上

    ほくろや濃い色のメラニンの撮影時でも、周辺の毛細血管、メラニンの色再現性が向上。
    モード変更や特殊な設定変更等不要で、標準モードのまま全身どこでも簡単に利用できます。

    指先爪郭部の毛細血管(高倍率時)

    従来バージョン

    指先爪郭部の毛細血管(高倍率時)620倍 従来バージョン
    620倍
    右矢印

    新バージョン(Ver.1.1)

    指先爪郭部の毛細血管(高倍率時)720倍・色再現性向上 新バージョン(Ver.1.1)
    720倍・色再現性向上

    色再現性が向上したことにより、赤血球の視認性が増し、血流を観察・計測しやすくなりました。


    口唇の毛細血管(高倍率側) 口唇の毛細血管(高倍率側)
    頭皮の毛細血管(高倍率側) 頭皮の毛細血管(高倍率側)

    被写界深度がさらに深くなりました!

    「被写界深度」とは、被写体にピントを合わせた時、その前後のピントが合っているように見える範囲を指します。最新機種GOKO Bscan-ZDでは高倍率時の被写界深度が従来機種比10%アップ、その後のバージョンアップで低倍率時の被写界深度が更に35%アップしました。
    指先はもちろん、頭皮をはじめとする全身の毛細血管をより鮮やかに観察できます。
    「毛細血管がここまでキレイに見えるとは・・・!」と国内外に認められたGOKO Bscan-Zの鮮明さはもちろんそのままに、さらに高倍率・合焦範囲拡大を達成しました。


    本当にそのスコープで全身の毛細血管観察ができますか?
    Bscanは、指先観察も全身観察も「本気」です。

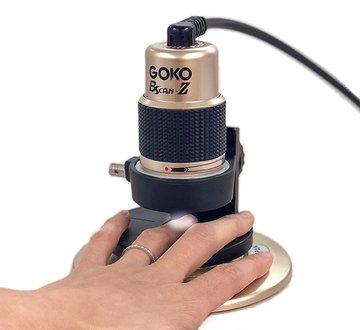

    スタンド(GOKO Bscan ZD/Z標準付属)

    指先爪郭部毛細血管血流の観察に。XYZ全方向へ移動可能。指置台は数ミリの高さにも配慮し、爪の長い方の爪も守れる親切設計。当社開発「手ブレ防止キャップ」付。架台の動きがさらにスムーズに、より使いやすくなりました。

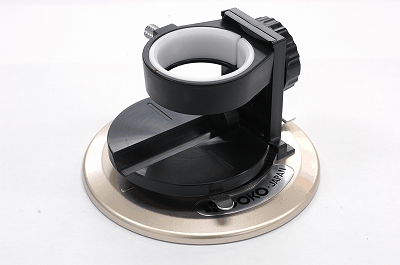

    Y軸動作(指置台 前後移動) Y軸動作(指置台 前後移動)

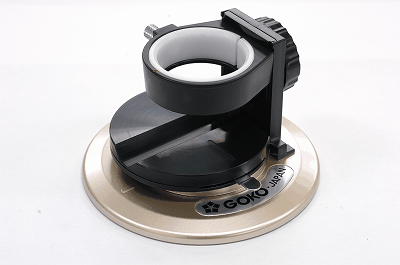

    X軸動作(指置台 左右移動) X軸動作(指置台 左右移動)
    爪の長い方でも安心 爪の長い方でも安心
    指を置きやすい親切設計 指を置きやすい親切設計

    指先以外の部位の観察に、オプションのカメラハンドグリップ、無反射キャップセットをご用意し、鮮明な画像と安定な観察をご提供します。

    カメラハンドグリップ(GOKO Bscan-ZA標準付属)

    標準的なスマホより軽いのに、抜群の安定感!全身体表面の毛細血管血流観察に。手へのフィット感、カメラのホールド感、ともに考え抜かれた親切設計です。

    ピント・倍率調整が片手で簡単 ピント・倍率調整が片手で簡単
    患部を圧迫せず毛細血管血流観察できます 患部を圧迫せず血流観察できます

    倍率変更、ピント調整に無駄な時間を使っていませんか?
    Bscanは、オプション不要で調整わずか1秒!

    倍率変更やピント調整が面倒ではありませんか?
    観察ポイントを探すことが難しいと感じていませんか?
    Bscanシリーズでは「全体像」「超拡大」との切替わずか1秒。
    まず全体を見てから超拡大ができるため観察の定点化にも貢献。
    もちろんオプションの購入不要で実現できます。

    「全体像」「超拡大」との切替わずか1秒の毛細血管スコープ(血流スコープ)

    ご用途に応じて選べる3タイプの毛細血管血流スコープ!

    GOKO Bscan-Z
    毛細血管スコープGOKO Bscan-Z
    パソコン不要タイプ

    専用モニターに画像を映出します。パソコンを使いたくない方、お店の雰囲気に合ったモニターを使いたい方、店頭やイベントでのご使用に最適。

    GOKO Bscan-ZD
    毛細血管スコープGOKO Bscan-ZD
    USBタイプ

    USBケーブル一本でお手持ちのパソコンに画像を映出・保存します。iPadやMacでも観察・画像保存できます。GOKOのソフトウェアを使用する場合はWindows10以上をお使い下さい。iPadはType-C搭載モデルをお使い下さい。

    GOKO Bscan-ZA
    毛細血管スコープGOKO Bscan-ZA
    USBタイプ滅菌可能

    高圧蒸気滅菌可能なキャップが標準付属。医療研究分野での使いやすさを追求。USBケーブル一本でお手持ちのパソコンに画像を映出・保存します。iPadやMacでも観察・画像保存できます。GOKOのソフトウェアを使用する場合はWindows10以上をお使い下さい。iPadはType-C搭載モデルをお使い下さい。

    パソコンへダイレクトで接続したい方はGOKO Bscan-ZD、パソコンを使いたくない方や、モニターとパソコンへ両方接続されたい方はGOKO Bscan-Zと、使い勝手に応じた機種を選んでいただけます。

    機種名 出力 画素数 倍率(低倍率・高倍率)
    GOKO Bscan-ZD USBデジタル出力 130万画素 200x、720x
    GOKO Bscan-ZA USBデジタル出力 130万画素 200x、720x
    GOKO Bscan-Z NTSCコンポジット出力 52万画素 145x、590x

    iPadでも毛細血管観察・保存ができます

    iPad OS17でUVCがサポートされ、最新機種GOKO Bscan-ZD/ZAでは、Type-C搭載のiPadに接続して毛細血管・血流の観察・保存ができるようになりました(USB変換アダプタをご用意ください)。Macでの観察・保存も可能です。対応ソフトはお問い合わせください。

    iPadでも画像観察・保存できます

    特許出願中の無反射観察

    全身の毛細血管・血流観察においてハレーションを抑えた「無反射」を実現するキャップ(特許出願中)をオプションとしてご用意。毛細血管を圧迫しにくく、自然に近い血流が観察できます。

    透明フィルム使用時。反射あり、観察部接着あり
    透明フィルム使用時。反射あり、観察部接着あり
    右矢印
    無反射キャップ使用時。反射なし、観察部接着なし
    無反射キャップ使用時。反射なし、観察部接着なし

    創業70年の光学メーカーGOKO(五光)が
    開発・製造・販売まで自社で一貫体制

    川崎市の本社隣接自社工場で製造・組立。開発から自社で責任を持ち、万一のアフターフォローも迅速です。
    光学機器メーカーが自社で開発設計から製造販売まで行っている毛細血管血流スコープであることは、当社ならではのユニークな特長です。

    創業70年の光学メーカーGOKO(五光)

    流速計測ソフトウェア「GOKO-VIP」で定量化できます

    流速計測ソフト「GOKO-VIP (Velocity of Images and Pixels)」画面

    ソフトウェア「GOKO-VIP (Velocity of Images and Pixels)」で、流速を計測し、定量化できます。二画面比較しながら左右どちらの画面でも計測できます。

    • GOKO映像機器㈱がアルゴリズムから自社開発しました。当社開発のハードを知り尽くした対応ができます。
    • 従来感覚的に判断していた流速を数値で表すことで、定量化が可能です。
    • 解析には非圧縮の生データ(例:10秒撮影で300メガバイト)を使用します。

    3ステップで簡単に使えるユーザーインターフェース

    難しいマニュアルやご説明は一切不要。3ステップでどなたでも簡単にお使いいただけます。

    流速の解析依頼も承ります

    GOKO-VIPはどなたでも簡単に使用できますが、有償画像解析依頼も承っております。ご相談下さい。

    本ソフトは流速の計測ソフトです。長さの計測(測長)は、本体付属のソフトで簡単に行えます。


    医師監修資料を差し上げます

    Bscanシリーズを購入された方には医師監修資料である「GOKO Bscanシリーズを活用した爪郭部毛細血管の評価」の小冊子を無償で差し上げます。特に爪郭部の毛細血管を観察する意義、指標、注意点等を、最新の国際学術論文を用いて分かりやすく説明しています。

    監修医師

    浅野 善英 先生

    東北大学大学院医学系研究科
    神経・感覚器病態学講座 皮膚科学分野
    教授 浅野 善英 先生

    • 日本皮膚科学会 代議員、学会誌編集幹事(2011年-2021年)
    • 日本研究皮膚科学会 理事
    • 日本皮膚免疫アレルギー学会 理事、日本臨床免疫学会 代議員
    • 厚生労働科学研究費補助金(難治性疾患等政策研究事業)強皮症・皮膚線維化疾患の診断基準・重症度分類・診療ガイドライン作成事業 研究分担者

    経歴

    1998年
    東京大学医学部医学科卒
    2004年
    東京大学大学院医学系研究科外科学専攻(皮膚科学)修了
    2006年
    サウスカロライナ州立医科大学リウマチ免疫学教室 研究員
    2009年
    東京大学医学部附属病院 皮膚科 助教
    2010年
    東京大学大学院医学系研究科・医学部 皮膚科学 講師
    2015年
    東京大学大学院医学系研究科・医学部 皮膚科学 准教授
    2018年
    東京大学医学部附属病院強皮症センター センター長兼任
    2022年
    現職

    全身どこでも同一モードで鮮明観察!

    全身どこでも同じモードで観察ができるよう開発・設計を行いました。ソフトウェア等による切替のお手数をおかけしません。全身どこでも同じ設定で、もちろん圧倒的に綺麗な毛細血管血流撮影ができます。


    海外も認めた信頼性
    多くの医療機関で採用され、学術論文でも使用されています。

    ハード、ソフトともに当社製品を使用した国際的な医学論文をお示しできます。信頼性においてハード、ソフトが両方組み合わされて使用されていることは非常に重要です。アメリカ形成外科学会ほか、国際的な学会が認めた信頼性があります。本ページ冒頭の「研究論文一覧」「学会発表一覧」「導入実績」をご覧ください。


    無償計測ソフトウェアGOKO Measure が標準付属!
    無償・有償選べる3種の計測ソフト

    Guess(推測)からVisualize(視覚化)へ、さらにAnalyze(解析)へ。
    定量化・論文化ソフトで臨床研究・エビデンス取得にも貢献。

    GOKO Bscan-ZD/ZAでは、無償ソフトと有償ソフトの合計三種類をお選びいただけます。
    無償ソフトでは9種類の計測機能及びスケール表示・テキスト表示・Excel転送が可能。
    有償ソフトは下記の2種類をご用意。

    流速計測ソフト「GOKO-VIP」

    高機能画像処理・計測ソフト「GOKO Measure Plus」
    23種類の計測機能に加え、パノラマ撮影・重ね合わせ機能など多彩な処理を実現。

    各ソフト機能比較表

      無償ソフト
    GOKO Measure
    流速計測ソフト
    GOKO-VIP
    高機能画像処理・計測ソフト
    GOKO Measure Plus
    静止画・動画撮影保存
    2次元計測
    (9種類)

    (23種類)
    流速計測
    計測値のExcelへのデータ移行
    自動エッジ検出
    各種画像処理
    (フォーカス合成、HDR合成、画像連結、重ね合わせ、自動選択など高機能に対応)

    画像連結(パノラマ合成)の例

    指先毛細血管のパノラマ画像(高倍率側で撮影)
    指先毛細血管のパノラマ画像(高倍率側で撮影)
    流速計測ソフトGOKO-VIP画面
    流速計測ソフトGOKO-VIP画面
    高機能画像解析計測ソフトGOKO Measure Plus画面
    高機能画像解析計測ソフトGOKO Measure Plus画面

    PC不要のGOKO Bscan-Zをパソコンに接続することもできます

    NTSC-USB2.0コンバーターセット(別売)

    GOKO Bscan-Zの映像をパソコンでリアルタイム表示、9種の計測(寸法・角度計測等)、スケール・テキスト表示、Excel転送ができます。非圧縮で最大30フレーム/秒確保。特製校正チャート付。縦横比も4:3に正確に表示、保存できます。

    NTSC-USB2.0コンバーターセットに付属する測長ソフトの寸法計測画面 寸法計測画面
    NTSC-USB2.0コンバーターセット NTSC-USB2.0コンバーターセット

    ドライバー不要。Zoom、Windows「カメラ」アプリでも使用できます

    GOKO Bscan-ZD/ZAはドライバー不要で使用できます。Zoomでの遠隔会話中に毛細血管血流スコープの画像を共有することができます。また、Windows10搭載のカメラアプリでも鮮明な画像を見ることができるため、ソフトをインストールしていないパソコンでもカメラアプリが搭載されたパソコンであれば利用できます。Type-C搭載のiPadでも観察・保存できます。利用の幅が格段に広がります。

    血流速の計測をはじめとする計測を行われる場合には、Windows10以上でGOKOのソフトウェアをご利用下さい。

    リアルタイム毛細血管血流映像をZoomアプリでリモート共有
    リアルタイム血流映像をZoomアプリでリモート共有
    iPadでも毛細血管画像観察・保存できます
    iPadでも画像観察・保存できます

    レンタルサービスも承ります

    有償レンタルサービスを2日間から承ります。
    メーカーである当社から直接発送するためもちろんメーカーメンテナンス品です。
    一ケ月以内にご購入のご用命をいただいた場合はご購入金額からレンタル料金をお引きします。

    「購入前にじっくり使って、使い勝手や鮮明さを十分納得したうえで購入できた」「数日間の撮影だけに使えて助かった」「レンタルでもメーカーのメンテナンス品なので信頼して使えた」などご好評をいただいています。
    取得された毛細血管・血流画像は御社所有となりますので自由にお使いいただけます。
    お気軽にお問い合わせください。


    「毛細血管血流スコープはどう活用されているの?」
    ― 国内外の最新医学論文に基づいてご説明します

    毛細血管血流スコープ Bscanシリーズは、2006年の初代モデル発売から累計3,000台以上の導入実績があります。国内外の医療研究に活用され、論文や学会発表も多数。当社はメーカーとしての活動を通じ、様々な国で最先端の研究を行う医師の先生方からご教示をいただいています。

    国際的な医学雑誌にアクセプトされた複数の最新医学論文に基づき毛細血管血流観察における指標や研究内容をご紹介し、お客様のご用途に応じたサポートを行います。当社が独自に考案した指標を紹介することはありません。
    解析サポートも含め、お気軽にご相談下さい。


    簡単セットアップで、すぐに使い始められます

    GOKO Bscan-ZD 爪郭部 毛細血管血流観察方法

    パソコンへの接続、爪郭部の観察方法を動画で説明しています。

    GOKO Bscan-ZD/ZA 全身 毛細血管血流観察方法

    パソコンへの接続、全身の無反射観察方法を動画で説明しています。

    GOKO Bscan-Z 爪郭部・全身 毛細血管血流観察方法

    モニターやPCでの観察方法を、コマ撮りで楽しく説明しています。

    おかげさまで国内外シリーズ導入実績3,000台以上!

    GOKOの毛細血管スコープ(キャピラロスコープ)は2006年の初代モデル発売以来、国内外に3,000台以上の導入実績を誇ります。東京大学、京都大学、大阪大学、慶應義塾大学、国立循環器病研究センター、(株)ファンケル、資生堂ジャパン(株)、(株)クリエイトエス・ディー......など、国内外の数多くの大学・企業で採用いただいています(敬称略)。

    海外でも、スタンフォード大学医学部(米国)等著名な大学をはじめ、EU各国、シンガポール、台湾、韓国等数多くの導入実績があります。

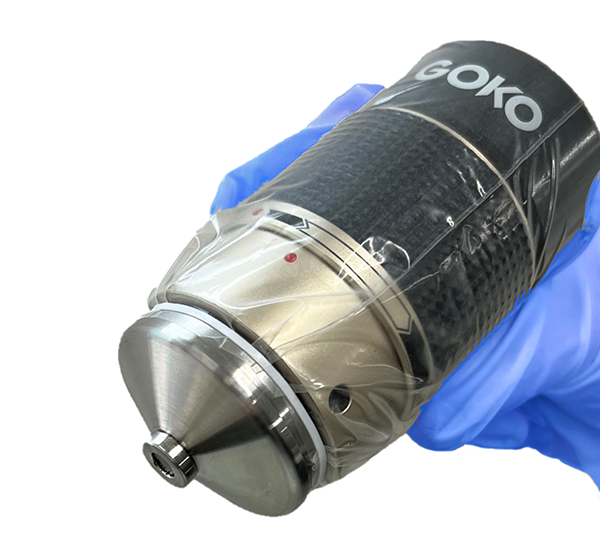

    オートクレーブ(高圧滅菌)対応モデルをご用意。
    医療研究分野での使いやすさを追求しました。

    先端キャップがオートクレーブでの高圧蒸気滅菌に対応!

    医療研究分野での使いやすさを追求したモデルGOKO Bscan-ZA。
    先端を透明フィルム等でカバーする必要がなく、無反射で鮮明な毛細血管・血流画像を撮影できます。

    耐熱性・防錆性に富み、皮弁再建、乳房再建など形成・マイクロサージャリー術後の皮膚観察や、歯肉の毛細血管再生観察・血流速度研究にも最適です。

    金属アレルギーにも配慮し、医療用のメスやハサミにも使用されているサージカルステンレスSUS316Lを採用しました。推奨滅菌回数は約45回。キャップはオーバーホール・交換も対応致します。本体部分にはエコープローブカバーのご使用が可能です。

    USBパソコン直結モデル「GOKO Bscan-ZD」、パソコン不要モデル「GOKO Bscan-Z」をお持ちの方は、本体部分を改造することによりモデルチェンジが可能です。ご相談下さい。

    ※使用例画像のビニール袋、輪ゴム、ゴム手袋は付属しません。ご要望に応じ推奨品をご紹介します。

    オートクレーブ対応タイプ GOKO Bscan-ZA
  • 作例動画

    • 頭皮 毛細血管・血流
    • 口唇 毛細血管・血流
    • 指先爪郭部 毛細血管・血流
    • 舌 毛細血管・血流
    • 顔のシミ、メラニンと毛細血管・血流
    • 体表面温度と血流
    • 舌下 毛細血管・血流
    • 下肢 毛細血管・血流
    • 骨折手術縫合部 毛細血管・血流
    • 指の発汗の様子
    • マウスの皮膚の毛細血管・血流
    • ラット骨格筋の毛細血管・血流
    • マウスの腫瘍血管・血流
    • ラットの拍動する心臓の冠動脈
    • ラットのリンパ管
    • マウス腸管・腸間膜・足甲毛細血管・血流
    • マッサージと毛細血管・血流

    作例静止画

    • 頭皮 毛細血管・血流(高倍率側)頭皮 毛細血管・血流(高倍率側)
    • 口唇 毛細血管・血流(高倍率側)口唇 毛細血管・血流(高倍率側)
    • 舌 毛細血管・血流(全体像)舌 毛細血管・血流(全体像)
    • 舌 毛細血管・血流(高倍率側)舌 毛細血管・血流(高倍率側)
    • 指先爪郭部・血流(高倍率側)指先爪郭部・血流(高倍率側)
    • 顔のシミ、メラニンと毛細血管・血流(高倍率側)顔のシミ、メラニンと毛細血管・血流
      (高倍率側)
    • 皮溝・皮丘1(全体像)皮溝・皮丘1(全体像)
    • 皮溝・皮丘2(全体像)皮溝・皮丘2(全体像)
    • ラット骨格筋毛細血管・血流 (高倍率側)ラット骨格筋毛細血管・血流 (高倍率側)

    * 実際にGOKO Bscanシリーズで撮影された上記画像の盗用を固く禁じます。類似商品の販売等に上記画像が盗用された場合は法的な対処を行います。

    * 毛細血管の観察には体表面へのオイルの塗布が必要です。


    「川崎ものづくりブランド」に認定されました

    お蔭様で「川崎ものづくりブランド」の認定をいただきました。

    ■川崎ものづくりブランドとは■
    川崎の誇る技術と技能とから生まれた優れた工業製品をブランドとして世界に発信するため、独自性・先進性・品質管理力・販売実績・将来性・社会貢献度の面で優れたものを「川崎ものづくりブランド推進協議会」が認定するものです。


    1台からのカスタマイズも可能です

    当社は開発型企業として、1台からのカスタマイズも承ります。 「特殊な位置を観察したい」「倍率をもっと上げたい」「長時間固定したい」「画面横幅が1mmの幅で映るようにしてほしい」など、様々なカスタマイズ実績があります。どのようなご要望でも一度お気軽にご相談下さい。当社の優秀な職人が誠実に対応致します。

    2000倍毛細血管スコープ2000倍毛細血管スコープ
    長時間観察用毛細血管スコープ長時間観察用毛細血管スコープ
    カスタマイズを1台から承ります
  • オプション

    • goko-gmp-top.png
      高機能画像解析計測ソフトGOKO Measure Plus

      多彩な画像解析機能と多彩な二次元計測機能を提供するソフトウェアです。

      詳細はこちら
    • goko-vip.jpg
      GOKO Bscan-Z/ZD専用 流速計測ソフトGOKO-VIP

      全身毛細血管スコープGOKO Bscan-Zで撮影された動画ファイル(avi)を解析し、流速を数値で出力するソフトウェアです。

      詳細はこちら
    • 無反射キャップ.png
      GOKO Bscan用 無反射キャップ

      「無反射」での全身毛細血管観察を実現するオプションキャップ(特許出願中)。毛細血管を圧迫しにくく、自然に近い血流が観察できます。

      詳細はこちら
    • NRC-AS5_1.png
      無反射キャップ オートクレーブ対応 NRC-AS5

      無反射キャップがサージカルステンレス仕様で大幅バージョンアップ。

      詳細はこちら
    • camerahandgrip_main.jpg
      カメラハンドグリップ

      本体に装着して片手に持ち、指先でピント調整を行えます。手にフィットして手ブレを抑え安定した観察ができます。

      詳細はこちら
    • NTSC-USB2.0 コンバーターセット
      NTSC-USB2.0コンバーターセット

      GOKOのNTSC出力製品の映像をパソコンにリアルタイム表示、寸法計測できます。非圧縮で最大30フレーム/秒確保。縦横比も4:3で正確に表示、保存できます。

      詳細はこちら
    • stand-for-experimental-animals-1.jpg
      GOKO Bscan-Z用 小動物毛細血管観察スタンド

      マウス、ラット等の小動物の毛細血管観察に最適な専用スタンド。堅牢設計で超高倍率でもブレにくい!専用アームで上下移動・角度調整が可能です。

      詳細はこちら
    • usbfootswitch-p1.png
      USBフットスイッチ 静止画専用(FS-1USB)

      静止画の撮影時に足でシャッターを切ることができます。手ブレが起きにくく、撮影の精度がアップします。

      詳細はこちら
    • 3pedals_small.jpg
      USBフットスイッチ 静止画・動画兼用(FS-3USB)

      動画・静止画の撮影時にシャッターを足で切ることができます。

      詳細はこちら
    • semi-hard-case1.jpg
      専用セミハードケース

      GOKOマイクロスコープ専用のセミハードケース。外出時、出張時にコンパクトに持ち運べます。サイズは250(横)x155(縦)x80(厚さ)mmです。

      詳細はこちら
    • aluminum_case_small.png
      GOKO Bscan 専用 アルミケース(小)

      GOKO Bscan-Z専用の軽量ショルダーケースが加わりました

      詳細はこちら
    • 9.7black_front-small.png
      GOKO Bscan-Z専用 9.7インチ液晶モニター(ブラック)

      GOKO Bscan-Zの毛細血管映像に最適な色調整を施しました。高品質IPSパネル採用。明るく見やすく視野角が広いです。

      詳細はこちら
    • GOKO Bscan-Z専用 アルミケース
      GOKO Bscan-Z専用 アルミケース(大)

      GOKO Bscan-Zと当社推奨付属品全てを一緒に収納できます。精密機器収納を考え抜いた専用内装設計。持ち運びの多い方、ケーブル類も整頓して保管したい方に。

      詳細はこちら
    • GOKO Bscan-Zシリーズ用オイル5本セット
      GOKO Bscanシリーズ用オイル5本セット

      GOKO Bscanシリーズでの毛細血管観察に最適なオイル(15ml)の5本セットです。

      詳細はこちら
    • GOKO Bscanシリーズ用ジェル5本セット
      GOKO Bscanシリーズ用ジェル5本セット

      GOKO Bscanシリーズでの頭皮毛細血管観察に最適なジェル(15ml)の5本セットです。

      詳細はこちら
    • simple_rotate_tilt_1.png
      簡易回転傾斜台30(FS-30)

      被写体を台に置くだけで固定できます(ミクロ吸盤使用)。90度まで傾斜するため、側面からの観察も容易です。

      詳細はこちら
    • fs200_1_small.png
      回転傾斜台200(FS-200)

      ミクロ吸盤付で観察物をステージに置くだけで固定できます。マウスやラットなどの小動物観察にも。ステージ面200mm×200mm。傾斜角最大35度。

      詳細はこちら
    • XYstage_3.png
      薄型XY微動ステージ マイクロメータ型(LXY-80M)

      0.01mm単位での調整が可能です。薄型で使いやすい。拡大観察時の微調整に。

      詳細はこちら
  • 仕様

    GOKO Bscan-ZDカメラ部仕様

    型式 デジタル電子映像拡大器 EV-80ZD
    撮像素子 CMOSカラーカメラ 約130万画素
    電子シャッター 自動可変(GOKO Measureから固定値に変更可能)
    フレームレート 30fps max.
    合焦方式 ピントリングを回すことにより調整
    モニター表示倍率 低倍率 約200倍、高倍率 約720倍(20インチモニター上倍率)
    照明 高輝度LEDによる直射照明
    映像出力 USB2.0によるデジタル出力(USB TypeA オス)
    電源入力 DC5V(USBバスパワー)
    動作環境使用温度範囲 0~+40℃
    許容湿度範囲 MAX60%RH(結露なき事)
    外形寸法 φ45(外径)×97(長さ)mm(フォーカスキャップ未使用時:突起部を除く)
    φ45(外径)×103(長さ)mm(フォーカスキャップ装着時)
    ケーブル長 USBケーブル1.5m (USB Type A - USB Micro B)
    重量 127g(ケーブル、フォーカスキャップ 除く)
    付属品 ①フォーカスキャップ ②手ブレ防止アタッチメント ③保護キャップ ④USBケーブル ⑤観察用オイル
    ⑥観察用ジェル ⑦GOKO Bscan-Z/ZD 専用アルミケース(小)またはセミハードケース ⑧GOKO Measure ⑨取扱い説明書
    製造地 日本

    GOKO Bscan-Zカメラ部仕様

    型式 EV-80Z
    映像信号 NTSCコンポジット
    電子シャッター 1/60~1/100,000秒(自動可変)
    照明 高輝度LEDによる直接照明
    映像出力 コンポジット映像出力(ピンジャック75Ω)
    電源入力 DV5V:専用アダプタよりDC5Vを供給
    ACアダプタ入力電圧:AV100~240V
    消費電力 1.4W(280mA)以下
    動作環境使用温度範囲 0℃~40℃
    許容湿度範囲 35%~60%RH
    外形寸法 φ45(外径)×96 (長さ)mm(フォーカスキャップ未使用時:突起部を除く)
    φ45(外径)×106(長さ)mm(フォーカスキャップ装着時)
    重量 140g(フォーカスキャップ未使用時)、フォーカスキャップ10g
    モニター倍率 約145x~約590x (20型モニター上)
    フォーカスキャップ使用時:150x、560xで合焦
    付属品 フォーカスキャップ、手ブレ防止アタッチメント、ACアダプタ、RCA延長ケーブル、保護キャップ
    製造地 日本

    GOKO Bscan-ZD/Zスタンド部仕様

    型式 ST-600Z
    外形寸法 ベース部φ120mm、カメラホルダー部φ58mm、高さ72.5mm
    重さ 250g
    ステージ稼働範囲 左右10mm
    カメラホルダー可動範囲 上下10mm
    カメラ取付時全高 132mm(突起部を除く)
    製造地 日本

    GOKO Bscan-ZA仕様

    型式 デジタル電子映像拡大器 GOKO EV-80ZA
    撮像素子 CMOSカラーカメラ 約130万画素
    電子シャッター 自動可変(GOKO Measureから固定値に変更可能)
    フレームレート 30fps max.
    合焦方式 ピントリングを回すことにより調整
    モニター表示倍率 低倍率 約200倍、高倍率 約720倍(20インチモニター上倍率)
    照明 高輝度LEDによる直射照明
    映像出力 USB2.0によるデジタル出力(USB TypeA オス)
    電源入力 DC5V(USBバスパワー)
    動作環境使用温度範囲 0~+40℃
    許容湿度範囲 MAX60%RH(結露なき事)
    外形寸法 φ46(グリップ部含まず)
    ※最大径はグリップゴム部のφ46でカメラハンドグリップ部はφ45.1となります。
    ・全長:107.1mm(ケーブル含まず)
    ・グリップ長さ:約55mm
    ケーブル長 USBケーブル1.5m (USB Type A - USB Micro B)
    重量 193.1g(カメラ本体、カメラハンドグリップ、オートクレーブ無反射キャップ 含む)
    付属品 ①カメラハンドグリップ、②オートクレーブ対応無反射キャップNRC-AS5×2、③保護キャップ、④USBケーブル、
    ⑤観察用オイル、⑥観察用ジェル、⑦セミハードケース、⑧GOKO Measure、⑨取扱い説明書
    製造地 日本

    ※Bscan(ビースキャン)は当社GOKO映像機器㈱の登録商標です。
    ※代理店・販売店募集中。お気軽にお問い合わせください。
    ※本製品は研究用であり医療機器ではありません。
    ※製品の仕様や外観は予告なく変更することがあります。

  • よくある質問

    Q. 毛細血管にピントがすぐに合うようですが、この毛細血管スコープはオートフォーカスですか?

    マニュアルフォーカスです。毛細血管は一本一本奥行が異なるため、オートフォーカスでは超高倍率で観察したい毛細血管にうまくピントを合わせられないことが多く、また髪の毛やゴミが映り込むとそちらにピントが合ってしまいます。GOKO Bscan-ZDではあらゆる皮膚直下に存在する数多くの毛細血管のどこにでもすばやく正確にピントを合わせることができます。特にGOKO Bscan-ZDでは、前の世代の機種と比較して被写界深度が10%長くなっており深さの異なる毛細血管を幅広く観察することができます。また超高倍率への拡大も、デジタルではなく光学的に行われるため非常に鮮明な毛細血管映像が得られます。超高倍率でも毛細血管の白血球の動きを鮮明に観察できるのはこれらの光学設計によるものです。


    Q. この毛細血管スコープは毛細血管の映像を見られるだけですか?

    GOKO Bscan-ZD/ZAでは、直接PCに接続しますので標準付属のソフト「GOKO Measure」を使用してそのまま毛細血管の静止画、非圧縮の動画の保存が可能です。「GOKO Measure」では基本的な毛細血管の2次元計測ができます。また毛細血管の動画を用いて毛細血管血流の流速を数値化できるソフトウェア「GOKO-VIP」 高機能画像処理ソフトウェア「GOKO Measure Plus」もご用意しております。


    Q. この毛細血管スコープは指先、爪郭部の毛細血管の血流しか観察できないのですか?

    スタンドからカメラを取り外して、全身体表面の毛細血管の血流を観察することができます。
    例えば、腕の皮膚、頭皮、脚部、舌、歯肉等、全身のあらゆる場所の毛細血管が対象となります。
    その場合、オプションの無反射キャップ(特許出願中)を使用していただくことで、無反射でより鮮明な毛細血管画像が得られます。
    清潔野で毛細血管スコープを使用されたい場合はオートクレーブ対応の無反射キャップが標準付属となる、オートクレーブ対応毛細血管スコープGOKO Bscan-ZAをご用意しております。


    Q. ハンディーで使用するとき毛細血管スコープの重さがどれくらいなのか気になりますが、女性でも使いこなせますか?

    毛細血管スコープのカメラの重量は127gと非常に軽量です。カメラのサイズも長さ97mmとコンパクトなので長い時間使用されても負担になりません。またオプションのカメラハンドグリップを装着しますと撮影時に非常に安定した毛細血管の画像を得ることができます。


    Q. 定期的なメンテナンスが必要な毛細血管スコープですか?

    定期的なメンテナンスは必要のない毛細血管スコープです。毛細血管スコープのカメラの光源にはLEDを採用しており、照明の交換も原則不要です。


    Q. 毛細血管血流スコープに消耗品はありますか?

    毛細血管・血流の観察時に使用するオイル、ジェルが消耗品となります。オプションとしての購入が可能です。


    Q. 毛細血管スコープで毛細血管・血流を観察しやすい場所は? 逆に毛細血管・血流の見にくい場所は?

    指先など比較的皮膚が薄い箇所が毛細血管を観察しやすいポイントです。逆に角質の厚い箇所(かかと等)は毛細血管を観察しにくいポイントとなります。


    Q. 指が震えやすいのですが、毛細血管スコープで指先の毛細血管を観察するときにブレませんか?

    標準付属の「スタンドユニット」と「手ブレ防止キャップ」が非常に役立ちます。指をやさしく固定し、肝心な毛細血管の動きを止めることなく、細かい手の震えを大幅に軽減します。スタンドもキャップも「指先の毛細血管観察」のためにGOKOが自社開発しました。自信をもってお勧めできる付属品です。


    Q. 毛細血管スコープの「無反射キャップ」とはどういうものですか?

    LED照明の反射が映り込まないようにGOKOが光学設計した全身の毛細血管観察用のアタッチメントです。毛細血管スコープのカメラ本体の先端に装着して観察します(特許出願中です)。


    Q. この毛細血管スコープ(血流スコープ)は特別な免許がないと使えませんか?

    医療機器ではありませんので、資格不要でどなたでもお使いいただける毛細血管スコープ(血流スコープ)です。


    Q. この毛細血管スコープで頭皮の毛細血管・血流は見えますか?

    はい。前頭部、頭頂部、後頭部すべて毛細血管が観察できます。オプションの無反射キャップカメラハンドグリップを使用し、ガラス面にジェルを塗布して観察することで無反射の鮮明な毛細血管・血流動画が得られます。無反射キャップは、毛髪の中をかきわけて撮影する場合にも適した小口径となっています。


    Q. この毛細血管スコープ(血流スコープ)で口腔内の毛細血管は観察できますか?

    清潔性を確保するためにオートクレーブ対応の無反射キャップのガラス面に透明な歯磨き粉等を塗布して、前歯歯肉、粘膜、舌などの毛細血管観察ができます。または樹脂製の無反射キャップのガラス面にジェルを塗布し、その上から食品用ラップフィルムをかぶせることにより、同様に前歯歯肉、粘膜、舌などの毛細血管の観察が簡単にできます。ラップにしわが入らないよう輪ゴム等のご使用をお勧めしています。


    Q. この毛細血管スコープ(血流スコープ)では低倍率と高倍率の2か所で毛細血管にピントが合うのですか?

    はい。ズームリングで簡単に可変できます。
    低倍率では、幅広い範囲全体に広がった毛細血管の形状や本数などの把握ができ、どの毛細血管を詳細に観察するかを選ぶのに便利です。
    高倍率では、毛細血管の詳細観察、血流観察が簡単かつ鮮明にできます。


    Q. オイルは毛細血管・血流観察においてどのような効果がありますか? またどのようなものですか?

    オイルやジェルを塗布することで皮膚の真皮直下の毛細血管・血流を観察します。オイル、ジェルは皮膚にやさしい材料からできており、最適の粘性で気泡が入りにくいものを選択しています。オプションとして補充用もご用意しております。


    Q. 指先の毛細血管・血流の観察時に、局部的な光が見える時はどうすればいいですか?

    部分的にLED照明の反射がある場合には、指の先を若干下方へ曲げることで回避できます。手持ち観察時にはオプションの「無反射キャップ」(特許出願中)を使用することで、反射のない毛細血管・血流画像を観察することができます。


    Q. この毛細血管スコープ(血流スコープ)で皮膚の肌理(キメ)は観察できますか?

    はい。観察したい部位にオイル、ジェルを塗布せず、付属のフォーカスキャップを使用して観察することで簡単に毛細血管・血流の観察が可能です。皮膚のキメと毛細血管・血流との関連の研究にも多数ご利用いただいています。


    Q. 毛細血管のサイズを計測したいのですが

    付属している計測ソフト「GOKO Measure」およびオプションの計測ソフト「GOKO Measure Plus」で毛細血管の計測ができます。


    Q. 毛細血管スコープ(血流スコープ)で指先の毛細血管を観察する際はどの指を使いますか?

    一般的には利き手と逆の手の薬指をお勧めしています。使用頻度が低いため皮膚が薄く毛細血管・血流が観察しやすいとされています。ただし個別の事情により他の指で観察する場合もありますし、研究内容によっては親指以外の8本全てを対象とする場合もあります。


    Q. 標準仕様とは違う倍率で毛細血管・血流の観察ができませんか?

    当社は1台からのカスタマイズを承っています。「もっと高倍率で毛細血管を観察したい」「長時間固定して毛細血管を観察したい」「毛細血管スコープの形状を変更してほしい」「〇〇画素を希望する」等、どのようなご要望でも一度ご連絡下さい。当社の優秀な職人とともに誠実に対応させていただきます。


    Q. 全身毛細血管スコープ(血流スコープ)GOKO Bscanシリーズのスペック上のメリットを教えてください。

    下記にお答えいたします。

    1. 鮮明画像:創業70年の光学機器メーカーGOKOによる「トップクラスの鮮明さ」。指先爪郭部、肌、頭皮など、あらゆる部位を同一モードで鮮明に観察できるのがGOKO独自の映像ノウハウです。凹凸の多い生体の被写体に発生しがちな色ムラや局部的な黄ばみがなく、画像の隅々まで瞬時に毛細血管を発見しやすい独自の技術が凝らされており、特許出願中の「無反射観察」が可能です。画像の鮮明さや色ムラのなさは、画像解析を正確に実施する上でも非常に重要な要素です。
    2. 開発から製造販売まで一貫体制:創業70年の光学メーカーGOKO(五光)が開発・製造・販売まで自社で一貫体制をとっています。川崎市の本社隣接自社工場で製造・組立。開発から自社で責任を持ち、万一のアフターフォローも迅速です。光学機器メーカーが自社で開発設計から製造販売まで行っている毛細血管スコープであることは、当社ならではのユニークな特長です。
    3. 深い被写界深度:GOKO Bscan-ZDは従来品に比べ、高倍率時の被写界深度が約10%深くなりました。指先はもちろん、頭皮をはじめとする全身の毛細血管をより鮮やかに観察できます。
    4. iPad対応:iPad OS17でUVCがサポートされ、GOKO Bscan-ZD/ZAは、Type-C搭載のiPadに接続して観察・保存ができるようになりました(USB変換アダプタをご用意ください)。Macでの観察・保存も可能です。対応ソフトはお問い合わせください。
    5. 複数画面表示:Windows10には、画面を最大4画面まで分割する機能が搭載されており、当社提供の無償ソフトで撮影するリアルタイム動画と動画・静止画を分割表示できます。また、当社のご提供する「GOKO Measure Plus」でも、カメラと静止画を2~4画面分割表示可能、「GOKO-VIP」では動画の2画面同時再生・表示機能をご利用いただけます。
    6. 計測機能:当社ではご要望に応じて無償ソフトと有償ソフト2種類の合計3種類をお選びいただけます。無償ソフト「GOKO Measure」でも9種類の計測機能及びスケール表示・テキスト表示・Excel転送が可能です。有償ソフトは2種類あり、流速を計測できるソフト「GOKO-VIP」と、23種類の計測機能に加えて、パノラマ連結、重ね合わせ機能など多彩な処理を実現する「GOKO Measure Plus」があります。
    7. 画素数と光学系:静止画の縦横画素数は130万画素です。静止画の場合、720倍設定時で1ピクセルあたり約0.4㎛となり、手動計測に十分な画素数を備えています。一方、流速の自動解析に撮影する動画は非圧縮の生データ動画です。画素数よりも重要な要素として光学系が挙げられます。当社は創業70年の光学機器メーカーとして、レンズ性能の良さはもちろん、使用するセンサーとの相性にもこだわりました。コンピュータ処理を行う前の段階として鮮明な画像を得られることは非常に重要で、この点に当社の光学機器メーカーとしてのノウハウが注ぎ込まれています。トップクラスの鮮明な映像が得られるのはこのためです。
    8. 倍率:GOKO Bscan-ZD/ZAは20インチモニター使用時、200~720倍と最高レベルの倍率を誇ります。
    9. 標準付属スタンド:XYZ方向いずれにも調整可能、手ブレ防止機能付きはもちろん、爪の長い方にも対応可能なユニークな標準スタンドです。
    10. 本体重量:127g(ハンディーで使用する場合はカメラ部のみを使用します)
    11. 映像出力:GOKO Bscan-ZD/ZAはUSB2.0デジタル信号で USBケーブル1本でPCに接続します。
    12. パソコンの互換性:Windows10で互換性に問題ありとのお声は1件も寄せられておりません。推奨環境を満たしていれば新しいパソコンの購入は必要ありません。

    Q. この毛細血管スコープ(血流スコープ)が導入されている施設、用途について教えてください。

    医療関連では、「キャピラロスコピー」「Nailfold Video Capillaroscopy(NVC)」という用語で広く一般的に知られていますが、各大学医学部、附属病院、公立、私立病院などで内科系、形成外科、整形外科、皮膚科、救急センター、リハビリ科など、また薬学部、製薬会社など広い領域に採用されています。
    健康分野では、鍼灸院、フィットネスクラブ、健康食品メーカ、健康器具関連、機能水、水素関連などで施術、機器の効果確認に広く活用されています。
    美容分野では、化粧品メーカ、エステサロン、ビューティクリニックなどでの効果の見える化に活用されています。
    具体的な施設名は「導入実績ダウンロード」でご確認ください。


    Q. 微小循環という言葉がありますがどういう意味ですか?

    微小血管の中の血液循環のことで、細動脈、毛細管、細静脈、動静脈吻合の中の循環を言います。全ての微小循環が観察可能ではありませんが、GOKO Bscanシリーズでは体表面のあらゆる部位の微小循環を観察することで身体機能や健康状態などを推測することができるようになりました。


    Q. この毛細血管スコープ(血流スコープ)で指先爪郭部の毛細血管以外にも、顔の肌のシミなどを観察したいのですが可能ですか?

    はい。その場合オプションの無反射キャップカメラハンドグリップを使用し、ガラス面にジェルを塗布して観察することで無反射の鮮明な動画が得られます。皮膚のシミ・メラニンも毛細血管も両方が鮮明に観察できます。

    参考動画がございます:https://youtu.be/UVhmB-wBYKg 、https://youtu.be/9YUYvgBwkCM

    シミ(老人性色素班の例)のメカニズムは、皮膚内で生成されるメラニンがターンオーバー(表皮下部で生成された新しい細胞が最表面の角質層に到達して垢となって剥がれ落ちる周期機能(約4週間))が乱れることにより、メラニンの生成や排出のバランスが崩れメラニンが表皮に異常に蓄積されることによります。毛細血管が多く発生している場所ではメラニンの産生を刺激する因子が出ることでシミが活性化していると言われています。
