マイクロスコープ 毛細血管スコープ(血流スコープ) GOKO Bscan-ZD(USBモデル)

毛細血管スコープ(血流スコープ) GOKO Bscan-ZD(USBモデル)

    • ev80-zd-a.jpg
    • ev80-zd-b.jpg
    • ev80-zd-c.jpg
    • ev80-zd-d.jpg
    • ev80-zd-e.jpg
    • ev80-zd-f.jpg
    • 光学拡大で620倍の毛細血管スコープ! 驚きの鮮明さ
    • 合焦範囲がさらに10%長くなりました
    • USBバスパワー対応。ケーブル1本でPCにダイレクト接続
    • 特許出願の無反射観察
    • 全身どこでも同一モードで鮮明観察
    • iPadに接続して観察・保存もできます
    • Bscanシリーズはハード・ソフトともに医学論文多数
    • 定量化ソフトで臨床研究・エビデンス取得・評価に貢献
    • パソコン不要モデル「GOKO Bscan-Z」もご用意
    • 光学70年のGOKOが開発・製造・販売まで自社で一貫体制

    *CEマーキング: 適用規格 EN61000-6-1:2007 / EN61000-6-3:2007 / A1:2011

    創立から約70年。8ミリ編集機及びコンパクトカメラにおいて、自社ブランド・OEM供給により生産台数・世界シェア共に世界一記録を持つGOKO(五光)が、光学機器メーカーとして設計開発から製造販売まで一貫してご提供しています。当社の歴史はこちら


  • 体表面の毛細血管観察はGOKO(ゴコー)にお任せください!

    従来は、毛細血管の形状や流れがよく分からず「Guess(推測)」するしかありませんでした。それを鮮明に「Visualize(視覚化)」したのがGOKOのキャピラロスコープ(毛細血管血流スコープ)、Bscanシリーズです。そして更にその先の「Analyze(解析・評価)」を実現するのがGOKOのソフトウェア。国内外の臨床研究、エビデンス取得に貢献しています。

    主な特長

    光学拡大の620倍だから驚きの鮮明さ!
    色ムラなく、すみずみまでクリアな画像!

    毛細血管血流スコープ初の光学拡大620倍を達成(20インチモニター使用時)。デジタルズームではないため、画像を劣化させません。

    色ムラがなく画像全体がクリアな画像であることは、画像計測にはもちろん、「微細なシミの有無を正確に判断したい」「頭皮の色の変化を正しく判断したい」等の肉眼観察時にも非常に重要です。GOKO製品が世界中のプロフェッショナルに高く支持される理由はここにもあります。

    舌(175倍)舌(175倍)
    舌(620倍)舌(620倍)

    口唇(620倍)口唇(620倍)
    頭皮(620倍)頭皮(620倍)

    高倍率時の被写界深度が10%深くなりました!

    「被写界深度」とは、被写体にピントを合わせた時、その前後のピントが合っているように見える範囲を指します。GOKO Bscan-ZDは従来品に比べ、高倍率時の被写界深度が約10%深くなりました。
    指先はもちろん、頭皮をはじめとする全身の毛細血管をより鮮やかに観察できます。
    「毛細血管がここまでキレイに見えるとは・・・!」と国内外に認められたGOKO Bscan-Zの鮮明さはもちろんそのままに、さらに高倍率・合焦範囲拡大を達成しました。


    本当にそのスコープで全身の観察ができますか?
    Bscanは、指先観察も全身観察も「本気」です。

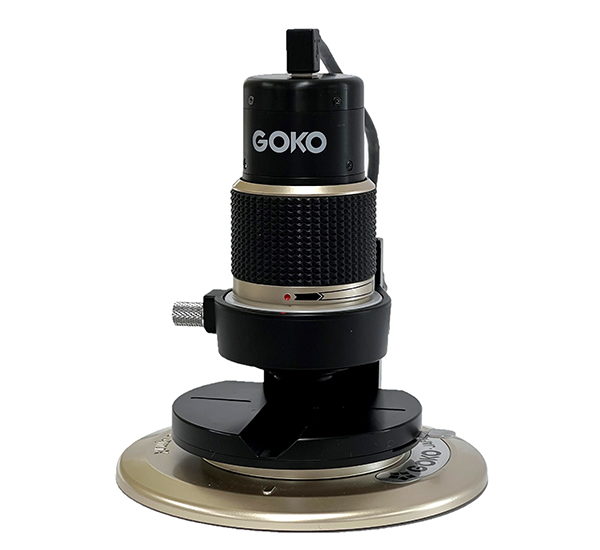

    スタンド(標準付属)

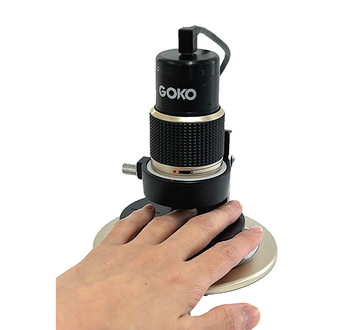

    指先爪郭部の観察に。XYZ全方向へ移動可能。指置台は数ミリの高さにも配慮し、爪の長い方の爪も守れる親切設計。当社開発「手ブレ防止キャップ」付。架台の動きがさらにスムーズに、より使いやすくなりました(2022.6月)。

    Y軸動作(指置台 前後移動)Y軸動作(指置台 前後移動)
    X軸動作(指置台 左右移動)X軸動作(指置台 左右移動)
    爪の長い方でも安心爪の長い方でも安心
    指を置きやすい親切設計指を置きやすい親切設計

    指先以外の部位の観察に、オプションのカメラハンドグリップ、無反射キャップセットをご用意し、鮮明な画像と安定な観察をご提供します。

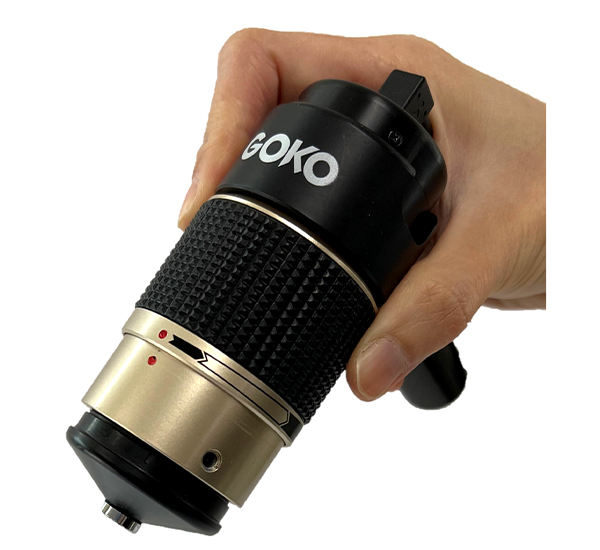

    カメラハンドグリップ(オプション)

    標準的なスマホより軽いのに、抜群の安定感!全身体表面の観察に。手へのフィット感、カメラのホールド感、ともに考え抜かれた親切設計です。

    ピント・倍率調整が片手で簡単ピント・倍率調整が片手で簡単
    患部を圧迫せず血流観察できます患部を圧迫せず血流観察できます

    倍率変更、ピント調整に無駄な時間を使っていませんか?
    Bscanは、オプション不要で調整わずか1秒!

    倍率変更やピント調整が面倒ではありませんか?
    観察ポイントを探すことが難しいと感じていませんか?
    Bscanシリーズでは「全体像」「超拡大」との切替わずか1秒。
    まず全体を見てから超拡大ができるため観察の定点化にも貢献。
    もちろんオプションの購入不要で実現できます。

    「全体像」「超拡大」との切替わずか1秒

    業界TOPの鮮明さと実績(シリーズ導入3000台以上)を誇る
    毛細血管スコープBscanシリーズがさらに進化しました。

    パソコンへダイレクトで接続したい方はGOKO Bscan-ZD、パソコンを使いたくない方や、モニターとパソコンへ両方接続されたい方はGOKO Bscan-Zと、使い勝手に応じた機種を選んでいただけます。

    機種名出力画素数倍率(低倍率・高倍率)
    GOKO Bscan-Z NTSCコンポジット出力 52万画素 145x、590x
    GOKO Bscan-ZD USBデジタル出力 130万画素 177x、620x

    USBバスパワー1本でパソコン接続!
    iPadでも観察・保存できます

    既にお手持ちのWindows10/11のパソコンへ直接接続できます。
    毛細血管血流スコープ専用パソコンの購入は不要です。

    電源ケーブル、ACアダプターは不要です。お手持ちのPCに直接接続して観察、データ保存して下さい。

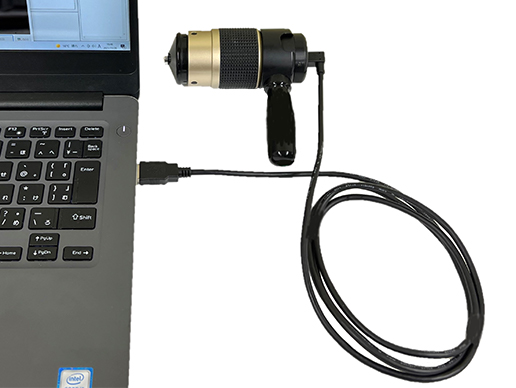

    パソコンへダイレクト接続パソコンへダイレクト接続

    iPad OS17でUVCがサポートされ、Type-C搭載iPadに接続して観察・保存ができるようになりました(Type-CへのUSB変換アダプタをご用意ください)。Macでの観察・保存も可能です。対応ソフトはお問い合わせください。

    iPadでも画像観察・保存できます

    特許出願中の無反射観察

    全身の毛細血管観察においてハレーションを抑えた「無反射」を実現するキャップ(特許出願中)をオプションとしてご用意。毛細血管を圧迫しにくく、自然に近い血流が観察できます。清潔野や感染予防対策下でのご使用に対応するオートクレーブ対応無反射キャップ(NRC-AS5)も準備しました。

    透明フィルム使用時。反射あり、観察部接着あり
    透明フィルム使用時。反射あり、観察部接着あり
    右矢印
    無反射キャップ使用時。反射なし、観察部接着なし
    無反射キャップ使用時。反射なし、観察部接着なし

    創業70年の光学メーカーGOKO(五光)が
    開発・製造・販売まで自社で一貫体制

    川崎市の本社隣接自社工場で製造・組立。開発から自社で責任を持ち、万一のアフターフォローも迅速です。
    光学機器メーカーが自社で開発設計から製造販売まで行っている毛細血管血流スコープであることは、当社ならではのユニークな特長です。

    創業70年の光学メーカーGOKO(五光)

    流速計測ソフトウェア「GOKO-VIP」で定量化できます

    流速計測ソフト「GOKO-VIP (Velocity of Images and Pixels)」画面

    ソフトウェア「GOKO-VIP (Velocity of Images and Pixels)」で、流速を計測し、定量化できます。二画面比較しながら左右どちらの画面でも計測できます。

    • GOKO映像機器㈱がアルゴリズムから自社開発しました。当社開発のハードを知り尽くした対応ができます。
    • 従来感覚的に判断していた流速を数値で表すことで、定量化が可能です。
    • 解析には非圧縮の生データ(例:10秒撮影で300メガバイト)を使用します。

    3ステップで簡単に使えるユーザーインターフェース

    難しいマニュアルやご説明は一切不要。3ステップでどなたでも簡単にお使いいただけます。

    流速の解析依頼も承ります

    GOKO-VIPはどなたでも簡単に使用できますが、有償画像解析依頼も承っております。ご相談下さい。

    本ソフトは流速の計測ソフトです。長さの計測(測長)は、本体付属のソフトで簡単に行えます。


    医師監修資料を差し上げます

    Bscanシリーズを購入された方には医師監修資料である「GOKO Bscanシリーズを活用した爪郭部毛細血管の評価」の小冊子を無償で差し上げます。特に爪郭部の毛細血管を観察する意義、指標、注意点等を、最新の国際学術論文を用いて分かりやすく説明しています。

    監修医師

    浅野 善英 先生

    東北大学大学院医学系研究科
    神経・感覚器病態学講座 皮膚科学分野
    教授 浅野 善英 先生

    • 日本皮膚科学会 代議員、学会誌編集幹事(2011年-2021年)
    • 日本研究皮膚科学会 理事
    • 日本皮膚免疫アレルギー学会 理事、日本臨床免疫学会 代議員
    • 厚生労働科学研究費補助金(難治性疾患等政策研究事業)強皮症・皮膚線維化疾患の診断基準・重症度分類・診療ガイドライン作成事業 研究分担者

    経歴

    1998年
    東京大学医学部医学科卒
    2004年
    東京大学大学院医学系研究科外科学専攻(皮膚科学)修了
    2006年
    サウスカロライナ州立医科大学リウマチ免疫学教室 研究員
    2009年
    東京大学医学部附属病院 皮膚科 助教
    2010年
    東京大学大学院医学系研究科・医学部 皮膚科学 講師
    2015年
    東京大学大学院医学系研究科・医学部 皮膚科学 准教授
    2018年
    東京大学医学部附属病院強皮症センター センター長兼任
    2022年
    現職

    全身どこでも同一モードで鮮明観察!

    全身どこでも同じモードで観察できるよう開発・設計を行いました。ソフトウェア等による切替のお手数をおかけしません。全身どこでも同じ設定で、もちろん圧倒的に綺麗な撮影ができます。


    デジタルモデルでもグローバルシャッター使用!
    動いている映像が歪みにくい

    動いている被写体を撮影するためには、映像のゆがみがないことが重要です。
    一般的なデジタルマイクロスコープではローリングシャッターが採用されていますが、ローリングシャッター方式は画素の行ごとに順次露光するため、信号の読み出しにわずかな時間差が生じ、被写体が歪んで撮像されることが課題とされていました。
    一方、当社のGOKO Bscan-ZD、GOKO Bscan-Zはグローバルシャッターを採用。グローバルシャッター方式では、全画素を同時に露光するため、血流の高速な流れも歪みなく撮像することができます。

    走行中の電車を撮影した画像での比較

    グローバルシャッターのスコープで撮影ローリングシャッターのスコープで撮影
    グローバルシャッターのスコープで撮影 ローリングシャッターのスコープで撮影

    様々なユースケースに合わせた豊富なオプション


    海外も認めた信頼性
    多くの医療機関で採用され、学術論文でも使用されています。

    ハード、ソフトともに当社製品を使用した国際的な医学論文をお示しできます。信頼性においてハード、ソフトが両方組み合わされて使用されていることは非常に重要です。アメリカ形成外科学会ほか、国際的な学会が認めた信頼性があります。本ページ冒頭の「研究論文一覧」「学会発表一覧」「導入実績」をご覧ください。


    無償計測ソフトウェアGOKO Measure が標準付属!
    無償・有償選べる3種の計測ソフト

    Guess(推測)からVisualize(視覚化)へ、さらにAnalyze(解析)へ。
    定量化・論文化ソフトで臨床研究・エビデンス取得にも貢献。

    当社ではご要望に応じて無償ソフトと有償ソフトの合計三種類をお選びいただけます。
    無償ソフトでは9種類の計測機能及びスケール表示・テキスト表示・Excel転送が可能。
    有償ソフトは下記の2種類をご用意。

    流速計測ソフト「GOKO-VIP」

    高機能画像処理・計測ソフト「GOKO Measure Plus」
    23種類の計測機能に加え、パノラマ撮影・重ね合わせ機能など多彩な処理を実現。

    各ソフト機能比較表

     無償ソフト
    GOKO Measure
    流速計測ソフト
    GOKO-VIP
    高機能画像処理・計測ソフト
    GOKO Measure Plus
    静止画・動画撮影保存
    2次元計測
    (9種類)

    (23種類)
    流速計測
    計測値のExcelへのデータ移行
    自動エッジ検出
    各種画像処理
    (フォーカス合成、HDR合成、画像連結、重ね合わせ、自動選択など高機能に対応)

    画像連結(パノラマ合成)の例

    指先毛細血管のパノラマ画像(620倍で撮影)
    指先毛細血管のパノラマ画像(620倍で撮影)
    流速計測ソフトGOKO-VIP画面
    流速計測ソフトGOKO-VIP画面
    高機能画像解析計測ソフトGOKO Measure Plus画面
    高機能画像解析計測ソフトGOKO Measure Plus画面

    ドライバー不要。Zoom、Windows「カメラ」アプリでも使用できます

    ドライバー不要で使用できます。もちろん当社ソフト使用をお勧めしますが、Zoomでの遠隔会話中に毛細血管血流スコープの画像を共有することができます。また、Windows10搭載のカメラアプリでも鮮明な画像を見ることができるため、ソフトをインストールしていないパソコンでもカメラアプリが搭載されたパソコンであれば利用できます。 Type-C搭載iPadでも観察・保存できます。利用の幅が格段に広がります。

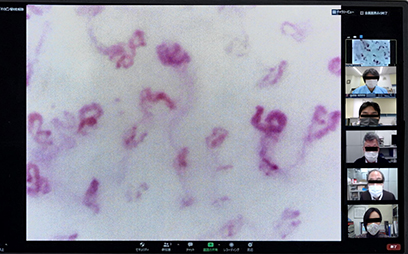

    リアルタイム血流映像をZoomアプリでリモート共有
    リアルタイム血流映像をZoomアプリでリモート共有
    iPadでも画像観察・保存できます
    iPadでも画像観察・保存できます

    レンタルサービスも承ります

    有償レンタルサービスを2日間から承ります。
    メーカーである当社から直接発送するためもちろんメーカーメンテナンス品です。
    一ケ月以内にご購入のご用命をいただいた場合はご購入金額からレンタル料金をお引きします。

    「購入前にじっくり使って、使い勝手や鮮明さを十分納得したうえで購入できた」「数日間の撮影だけに使えて助かった」「レンタルでもメーカーのメンテナンス品なので信頼して使えた」などご好評をいただいています。
    取得された動画等は御社所有となりますので自由にお使いいただけます。
    お気軽にお問い合わせください。


    「毛細血管血流スコープはどう活用されているの?」
    ― 国内外の最新医学論文に基づいてご説明します

    毛細血管血流スコープ Bscanシリーズは、2006年の初代モデル発売から累計3,000台以上の導入実績があります。国内外の医療研究に活用され、論文や学会発表も多数。当社はメーカーとしての活動を通じ、様々な国で最先端の研究を行う医師の先生方からご教示をいただいています。

    国際的な医学雑誌にアクセプトされた複数の最新医学論文に基づき指標や研究内容をご紹介し、お客様のご用途に応じたサポートを行います。当社が独自に考案した指標を紹介することはありません。
    解析サポートも含め、お気軽にご相談下さい。


    画像の保存が必要なくPCを使用しない方へ

    従来のGOKO Bscan-Zを引き続きご提供してまいります。
    GOKO Bscan-Zは専用モニターを使用して、簡単に観察ができます。

  • 作例動画

    • 頭皮 毛細血管
    • 口唇 毛細血管
    • 指先爪郭部 毛細血管
    • 舌 毛細血管
    • 顔のシミ、メラニンと毛細血管
    • 体表面温度と血流
    • マウスの皮膚の毛細血管
    • ラット骨格筋の毛細血管
    • マウスの腫瘍血管
    • ラットの拍動する心臓の冠動脈
    • ラットのリンパ管
    • マッサージと毛細血管

    作例静止画

    • 頭皮 毛細血管(620倍)頭皮 毛細血管(620倍)
    • 口唇 毛細血管(620倍)口唇 毛細血管(620倍)
    • 舌 毛細血管(175倍)舌 毛細血管(175倍)
    • 舌 毛細血管(620倍)舌 毛細血管(620倍)
    • 指先爪郭部(620倍)指先爪郭部(620倍)
    • 顔のシミ、メラニンと毛細血管(620倍)顔のシミ、メラニンと毛細血管(620倍)
    • 皮溝・皮丘1(175倍)皮溝・皮丘1(175倍)
    • 皮溝・皮丘2(175倍)皮溝・皮丘2(175倍)
    • ラット骨格筋毛細血管 (620倍)ラット骨格筋毛細血管 (620倍)

    * 実際にGOKO Bscanシリーズで撮影された上記画像の盗用を固く禁じます。類似商品の販売等に上記画像が盗用された場合は法的な対処を行います。

    * 毛細血管の観察には体表面へのオイルの塗布が必要です。


    「川崎ものづくりブランド」に認定されました

    お蔭様でGOKO Bscanシリーズは「川崎ものづくりブランド」の認定をいただきました。

    ■川崎ものづくりブランドとは■
    川崎の誇る技術と技能とから生まれた優れた工業製品をブランドとして世界に発信するため、独自性・先進性・品質管理力・販売実績・将来性・社会貢献度の面で優れたものを「川崎ものづくりブランド推進協議会」が認定するものです。


    2000倍毛細血管スコープ2000倍毛細血管スコープ

    長時間観察用毛細血管スコープ長時間観察用毛細血管スコープ

    1台からのカスタマイズも可能です

    当社は開発型企業として、1台からのカスタマイズも承ります。 「特殊な位置を観察したい」「倍率をもっと上げたい」「長時間固定したい」「画面横幅が1mmの幅で映るようにしてほしい」など、様々なカスタマイズ実績があります。どのようなご要望でも一度お気軽にご相談下さい。当社の優秀な職人が誠実に対応致します。

    カスタマイズを1台から承ります
  • オプション

    • goko-gmp-top.png
      高機能画像解析計測ソフトGOKO Measure Plus

      多彩な画像解析機能と多彩な二次元計測機能を提供するソフトウェアです。

      詳細はこちら
    • goko-vip.jpg
      GOKO Bscan-Z/ZD専用 流速計測ソフトGOKO-VIP

      全身毛細血管スコープGOKO Bscan-Zで撮影された動画ファイル(avi)を解析し、流速を数値で出力するソフトウェアです。

      詳細はこちら
    • 無反射キャップ.png
      GOKO Bscan用 無反射キャップ

      「無反射」での全身毛細血管観察を実現するオプションキャップ(特許出願中)。毛細血管を圧迫しにくく、自然に近い血流が観察できます。

      詳細はこちら
    • NRC-AS5_1.png
      無反射キャップ オートクレーブ対応 NRC-AS5

      無反射キャップがサージカルステンレス仕様で大幅バージョンアップ。

      詳細はこちら
    • camerahandgrip_main.jpg
      カメラハンドグリップ

      本体に装着して片手に持ち、指先でピント調整を行えます。手にフィットして手ブレを抑え安定した観察ができます。

      詳細はこちら
    • stand-for-experimental-animals-1.jpg
      GOKO Bscan-Z用 小動物毛細血管観察スタンド

      マウス、ラット等の小動物の毛細血管観察に最適な専用スタンド。堅牢設計で超高倍率でもブレにくい!専用アームで上下移動・角度調整が可能です。

      詳細はこちら
    • usbfootswitch-p1.png
      USBフットスイッチ

      撮影時に足でシャッターを切ることができます。「静止画専用」「静止画・動画兼用」の二種類をご用意。

      詳細はこちら
    • semi-hard-case1.jpg
      専用セミハードケース

      GOKOマイクロスコープ専用のセミハードケース。外出時、出張時にコンパクトに持ち運べます。サイズは250(横)x155(縦)x80(厚さ)mmです。

      詳細はこちら
    • aluminum_case_small.png
      GOKO Bscan 専用 アルミケース(小)

      GOKO Bscan-Z専用の軽量ショルダーケースが加わりました

      詳細はこちら
    • GOKO Bscan-Zシリーズ用オイル5本セット
      GOKO Bscanシリーズ用オイル5本セット

      GOKO Bscanシリーズでの毛細血管観察に最適なオイル(15ml)の5本セットです。

      詳細はこちら
    • GOKO Bscanシリーズ用ジェル5本セット
      GOKO Bscanシリーズ用ジェル5本セット

      GOKO Bscanシリーズでの頭皮毛細血管観察に最適なジェル(15ml)の5本セットです。

      詳細はこちら
    • simple_rotate_tilt_1.png
      簡易回転傾斜台

      被写体を台に置くだけで固定できます(ミクロ吸盤使用)。90度まで傾斜するため、側面からの観察も容易です。

      詳細はこちら
    • calibrationchart.png
      ガラスキャリブレーションチャート

      2次元寸法計測の際に校正用に使用する当社特製ガラスチャートです。ガラス面に基準寸法を0.1mm単位で高精度で印刷してあります

      詳細はこちら
  • 仕様

    カメラ部仕様

    型式 デジタル電子映像拡大器 EV-80ZD
    撮像素子 1/3” CMOSカラーカメラ 130万画素 グローバルシャッター
    電子シャッター 自動可変(GOKO Measureから固定値に変更可能)
    フレームレート 30fps max.
    合焦方式 ピントリングを回すことにより調整
    モニター表示倍率 低倍率 約175倍、高倍率 約620倍(20インチモニター上倍率)
    照明 高輝度LEDによる直射照明
    映像出力 USB2.0によるデジタル出力(USB TypeA オス)
    電源入力 DC5V(USBバスパワー)
    動作環境使用温度範囲 0~+40℃
    許容湿度範囲 MAX60%RH(結露なき事)
    外形寸法 φ45(外径)×97(長さ)mm(フォーカスキャップ未使用時:突起部を除く)
    φ45(外径)×103(長さ)mm(フォーカスキャップ装着時)
    ケーブル長 USBケーブル1.5m (USB Type A - USB Micro B)
    重量 127g(ケーブル、フォーカスキャップ 除く)
    付属品 ①フォーカスキャップ ②手ブレ防止アタッチメント ③保護キャップ ④USBケーブル ⑤観察用オイル
    ⑥観察用ジェル ⑦GOKO Bscan-Z/ZD 専用アルミケース(小) ⑧GOKO Measure ⑨取扱い説明書
    製造地 日本

    スタンド部仕様

    型式 ST-600Z
    外形寸法 ベース部φ120mm、カメラホルダー部φ58mm、高さ72.5mm
    重さ 250g
    ステージ稼働範囲 左右10mm
    カメラホルダー可動範囲 上下10mm
    カメラ取付時全高 132mm(突起部を除く)
    製造地 日本

    ※Bscan(ビースキャン)は当社GOKO映像機器㈱の登録商標です。
    ※代理店・販売店募集中。お気軽にお問い合わせください。
    ※本製品は研究用であり医療機器ではありません。
    ※製品の仕様や外観は予告なく変更することがあります。

  • よくある質問

    Q. 毛細血管にピントがすぐに合うようですが、オートフォーカスですか?

    マニュアルフォーカスです。毛細血管は一本一本奥行が異なるため、オートフォーカスでは超高倍率で観察したい毛細血管にうまくピントを合わせられないことが多く、また髪の毛やゴミが映り込むとそちらにピントが合ってしまいます。GOKO Bscan-ZDではあらゆる皮膚直下に存在する数多くの毛細血管のどこにでもすばやく正確にピントを合わせることができます。特にGOKO Bscan-ZDでは、前の世代の機種と比較して被写界深度が10%長くなっており深さの異なる毛細血管を幅広く観察することができます。また超高倍率への拡大も、デジタルではなく光学的に行われるため非常に鮮明な毛細血管映像が得られます。超高倍率でも毛細血管の白血球の動きを鮮明に観察できるのはこれらの光学設計によるものです。


    Q. 毛細血管の映像を見られるだけですか?

    GOKO Bscan-ZDでは、直接PCに接続しますので標準付属のソフト「GOKO Measure」を使用してそのまま毛細血管の静止画、非圧縮の動画の保存が可能です。「GOKO Measure」では基本的な毛細血管の2次元計測ができます。また毛細血管の動画を用いて流速を数値化できるソフトウェア「GOKO-VIP」 高機能画像処理ソフトウェア「GOKO Measure Plus」もご用意しております。


    Q. 指先、爪郭部の毛細血管の血流しか観察できないのですか?

    スタンドからカメラを取り外して、全身体表面の毛細血管の血流を観察することができます。
    例えば、腕の皮膚、頭皮、脚部、舌、歯肉等、全身のあらゆる場所の毛細血管が対象となります。
    その場合、オプションの無反射キャップ(特許出願中)を使用していただくことで、無反射でより鮮明な毛細血管画像が得られます。
    清潔野で毛細血管スコープを使用されたい場合はオートクレーブ対応の無反射キャップが標準付属となる、オートクレーブ対応毛細血管スコープGOKO Bscan-ZAをご用意しております。


    Q. ハンディーで使用するとき毛細血管スコープの重さがどれくらいなのか気になりますが、女性でも使いこなせますか?

    毛細血管スコープのカメラの重量は127gと非常に軽量です。カメラのサイズも長さ97mmとコンパクトなので長い時間使用されても負担になりません。またオプションのカメラハンドグリップを装着しますと撮影時に非常に安定した毛細血管の画像を得ることができます。


    Q. 定期的なメンテナンスが必要な毛細血管スコープですか?

    定期的なメンテナンスは必要のない毛細血管スコープです。毛細血管スコープのカメラの光源にはLEDを採用しており、照明の交換も原則不要です。


    Q. 消耗品はありますか?

    観察時に使用するオイル、ジェルが消耗品となります。オプションとしての購入が可能です。


    Q. 毛細血管を観察しやすい場所は? 逆に毛細血管の見にくい場所は?

    指先など比較的皮膚が薄い箇所が毛細血管を観察しやすいポイントです。逆に角質の厚い箇所(かかと等)は毛細血管を観察しにくいポイントとなります。


    Q. 指が震えやすいのですが、指先の毛細血管を観察するときにブレませんか?

    標準付属の「スタンドユニット」と「手ブレ防止キャップ」が非常に役立ちます。指をやさしく固定し、肝心な毛細血管の動きを止めることなく、細かい手の震えを大幅に軽減します。スタンドもキャップも「指先の毛細血管観察」のためにGOKOが自社開発しました。自信をもってお勧めできる付属品です。


    Q. 無反射キャップとはどういうものですか?

    LED照明の反射が映り込まないようにGOKOが光学設計した全身の毛細血管観察用のアタッチメントです。毛細血管スコープのカメラ本体の先端に装着して観察します(特許出願中です)。


    Q. この毛細血管スコープは特別な免許がないと使えませんか?

    医療機器ではありませんので、資格不要でどなたでもお使いいただける毛細血管スコープです。


    Q. 頭皮の毛細血管は見えますか?

    はい。前頭部、頭頂部、後頭部すべて毛細血管が観察できます。オプションの無反射キャップカメラハンドグリップを使用し、ガラス面にジェルを塗布して観察することで無反射の鮮明な動画が得られます。無反射キャップは、毛髪の中をかきわけて撮影する場合にも適した小口径となっています。


    Q. 口腔内の毛細血管は観察できますか?

    清潔性を確保するためにオートクレーブ対応の無反射キャップのガラス面に透明な歯磨き粉等を塗布して、前歯歯肉、粘膜、舌などの毛細血管観察ができます。または樹脂製の無反射キャップのガラス面にジェルを塗布し、その上から食品用ラップフィルムをかぶせることにより、同様に前歯歯肉、粘膜、舌などの毛細血管の観察が簡単にできます。ラップにしわが入らないよう輪ゴム等のご使用をお勧めしています。


    Q. 低倍率と高倍率の2か所でピントが合うのですか?

    はい。低倍率が175倍、高倍率が620倍となります。ズームリングで簡単に可変できます。
    低倍率では、幅広い範囲全体に広がった毛細血管の形状や本数などの把握ができ、どの毛細血管を詳細に観察するかを選ぶのに便利です。
    高倍率では、毛細血管の詳細観察、血流観察が簡単かつ鮮明にできます。
    (注)倍率は20インチモニター上での換算となりますので、20インチより大きなモニター上では更に大きな倍率となります。


    Q. オイルはどのような効果がありますか? またどのようなものですか?

    オイルやジェルを塗布することで皮膚の真皮直下の毛細血管を観察します。オイル、ジェルは皮膚にやさしい材料からできており、最適の粘性で気泡が入りにくいものをGOKOが選択しています。オプションとして補充用もご用意しております。


    Q. 指先の毛細血管の観察時に、局部的な光が見える時はどうすればいいですか?

    部分的にLED照明の反射がある場合には、指の先を若干下方へ曲げることで回避できます。手持ち観察時にはオプションの「無反射キャップ」(特許出願中)を使用することで、反射のない画像を観察することができます。


    Q. 皮膚の肌理(キメ)は観察できますか?

    はい。観察したい部位にオイル、ジェルを塗布せず、付属のフォーカスキャップを使用して観察することで簡単に観察が可能です。皮膚のキメと毛細血管との関連の研究にも多数ご利用いただいています。


    Q. 毛細血管のサイズを計測したいのですが

    付属している計測ソフト「GOKO Measure」およびオプションの計測ソフト「GOKO Measure Plus」で計測ができます。


    Q. 指先の毛細血管を観察する際はどの指を使いますか?

    一般的には利き手と逆の手の薬指をお勧めしています。使用頻度が低いため皮膚が薄く観察しやすいとされています。ただし個別の事情により他の指で観察する場合もありますし、研究内容によっては親指以外の8本全てを対象とする場合もあります。


    Q. 標準仕様とは違う倍率で観察できませんか?

    当社は1台からのカスタマイズを承っています。「もっと高倍率で毛細血管を観察したい」「長時間固定して毛細血管を観察したい」「毛細血管スコープの形状を変更してほしい」「〇〇画素を希望する」等、どのようなご要望でも一度ご連絡下さい。当社の優秀な職人とともに誠実に対応させていただきます。


    Q. 全身毛細血管スコープGOKO Bscan-ZDのスペック上のメリットを教えてください。

    下記にお答えいたします。

    1. 鮮明画像:創業70年の光学機器メーカーGOKOによる「トップクラスの鮮明さ」。指先爪郭部、肌、頭皮など、あらゆる部位を同一モードで鮮明に観察できるのがGOKO独自の映像ノウハウです。凹凸の多い生体の被写体に発生しがちな色ムラや局部的な黄ばみがなく、画像の隅々まで瞬時に毛細血管を発見しやすい独自の技術が凝らされており、特許出願中の「無反射観察」が可能です。画像の鮮明さや色ムラのなさは、画像解析を正確に実施する上でも非常に重要な要素です。
    2. 開発から製造販売まで一貫体制:創業70年の光学メーカーGOKO(五光)が開発・製造・販売まで自社で一貫体制をとっています。川崎市の本社隣接自社工場で製造・組立。開発から自社で責任を持ち、万一のアフターフォローも迅速です。光学機器メーカーが自社で開発設計から製造販売まで行っている毛細血管スコープであることは、当社ならではのユニークな特長です。
    3. 深い被写界深度:GOKO Bscan-ZDは従来品に比べ、高倍率時の被写界深度が約10%深くなりました。指先はもちろん、頭皮をはじめとする全身の毛細血管をより鮮やかに観察できます。
    4. グローバルシャッター採用:動いている被写体を撮影するためには、映像のゆがみがないことが重要です。一般的なデジタルマイクロスコープではローリングシャッターが採用されていますが、ローリングシャッター方式は画素の行ごとに順次露光するため、信号の読み出しにわずかな時間差が生じ、被写体が歪んで撮像されることが課題とされていました。一方、当社のGOKO Bscan-ZD、GOKO Bscan-Zはグローバルシャッターを採用。グローバルシャッター方式では、全画素を同時に露光するため、血流の高速な流れも歪みなく撮像することができます。
    5. 複数画面表示:Windows10には、画面を最大4画面まで分割する機能が搭載されており、当社提供の無償ソフトで撮影するリアルタイム動画と動画・静止画を分割表示できます。また、当社のご提供する「GOKO Measure Plus」でも、カメラと静止画を2~4画面分割表示可能、「GOKO-VIP」では動画の2画面同時再生・表示機能をご利用いただけます。
    6. 計測機能:当社ではご要望に応じて無償ソフトと有償ソフト2種類の合計3種類をお選びいただけます。無償ソフト「GOKO Measure」でも9種類の計測機能及びスケール表示・テキスト表示・Excel転送が可能です。有償ソフトは2種類あり、流速を計測できるソフト「GOKO-VIP」と、23種類の計測機能に加えて、パノラマ連結、重ね合わせ機能など多彩な処理を実現する「GOKO Measure Plus」があります。
    7. 画素数と光学系:静止画の縦横画素数は130万画素です。静止画の場合、620倍設定時で1ピクセルあたり約0.5㎛となり、手動計測に十分な画素数を備えています。一方、流速の自動解析に撮影する動画は非圧縮の生データ動画です。画素数よりも重要な要素として光学系が挙げられます。当社は創業70年の光学機器メーカーとして、レンズ性能の良さはもちろん、使用するセンサーとの相性にもこだわりました。コンピュータ処理を行う前の段階として鮮明な画像を得られることは非常に重要で、この点に当社の光学機器メーカーとしてのノウハウが注ぎ込まれています。トップクラスの鮮明な映像が得られるのはこのためです。
    8. 倍率:20インチモニター使用時、175~620倍と最高レベルの倍率を誇ります。
    9. 標準付属スタンド:XYZ方向いずれにも調整可能、手ブレ防止機能付きはもちろん、爪の長い方にも対応可能なユニークな標準スタンドです。
    10. 本体重量:127g(ハンディーで使用する場合はカメラ部のみを使用します)
    11. 映像出力:USB2.0デジタル信号で USBケーブル1本でPCに接続します。
    12. パソコンの互換性:Windows10で互換性に問題ありとのお声は1件も寄せられておりません。推奨環境を満たしていれば新しいパソコンの購入は必要ありません。

    Q. この毛細血管スコープが導入されている施設、用途について教えてください。

    医療関連では、「キャピラロスコピー」「Nailfold Video Capillaroscopy(NVC)」という用語で広く一般的に知られていますが、各大学医学部、附属病院、公立、私立病院などで内科系、形成外科、整形外科、皮膚科、救急センター、リハビリ科など、また薬学部、製薬会社など広い領域に採用されています。
    健康分野では、鍼灸院、フィットネスクラブ、健康食品メーカ、健康器具関連、機能水、水素関連などで施術、機器の効果確認に広く活用されています。
    美容分野では、化粧品メーカ、エステサロン、ビューティクリニックなどでの効果の見える化に活用されています。
    具体的な施設名は「導入実績ダウンロード」でご確認ください。


    Q. 微小循環という言葉がありますがどういう意味ですか?

    微小血管の中の血液循環のことで、細動脈、毛細管、細静脈、動静脈吻合の中の循環を言います。全ての微小循環が観察可能ではありませんが、GOKO Bscanシリーズでは体表面のあらゆる部位の微小循環を観察することで身体機能や健康状態などを推測することができるようになりました。


    Q. 指先爪郭部の毛細血管以外にも、顔の肌のシミなどを観察したいのですが可能ですか?

    はい。その場合オプションの無反射キャップカメラハンドグリップを使用し、ガラス面にジェルを塗布して観察することで無反射の鮮明な動画が得られます。皮膚のシミ・メラニンも毛細血管も両方が鮮明に観察できます。

    参考動画がございます:https://youtu.be/UVhmB-wBYKg 、https://youtu.be/9YUYvgBwkCM

    シミ(老人性色素班の例)のメカニズムは、皮膚内で生成されるメラニンがターンオーバー(表皮下部で生成された新しい細胞が最表面の角質層に到達して垢となって剥がれ落ちる周期機能(約4週間))が乱れることにより、メラニンの生成や排出のバランスが崩れメラニンが表皮に異常に蓄積されることによります。毛細血管が多く発生している場所ではメラニンの産生を刺激する因子が出ることでシミが活性化していると言われています。
