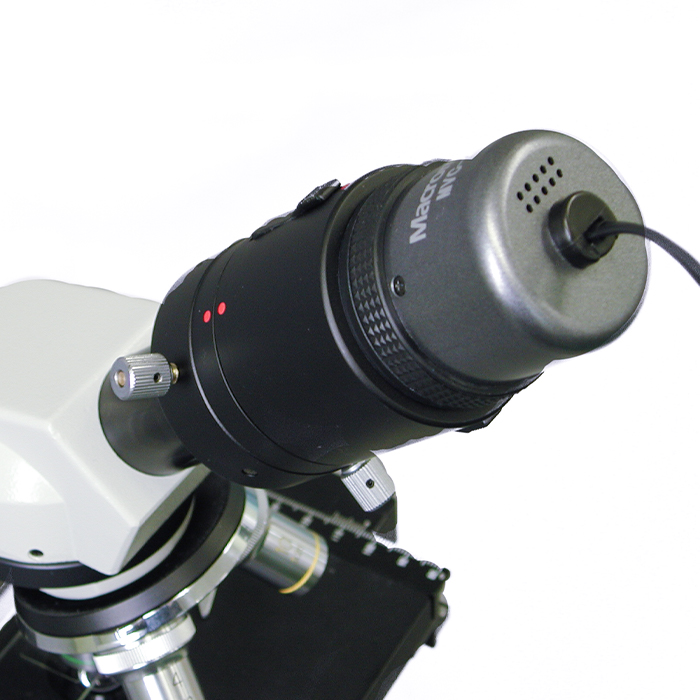

接眼レンズを外さず装着。モニター表示と肉眼観察をスムーズに切り替え。

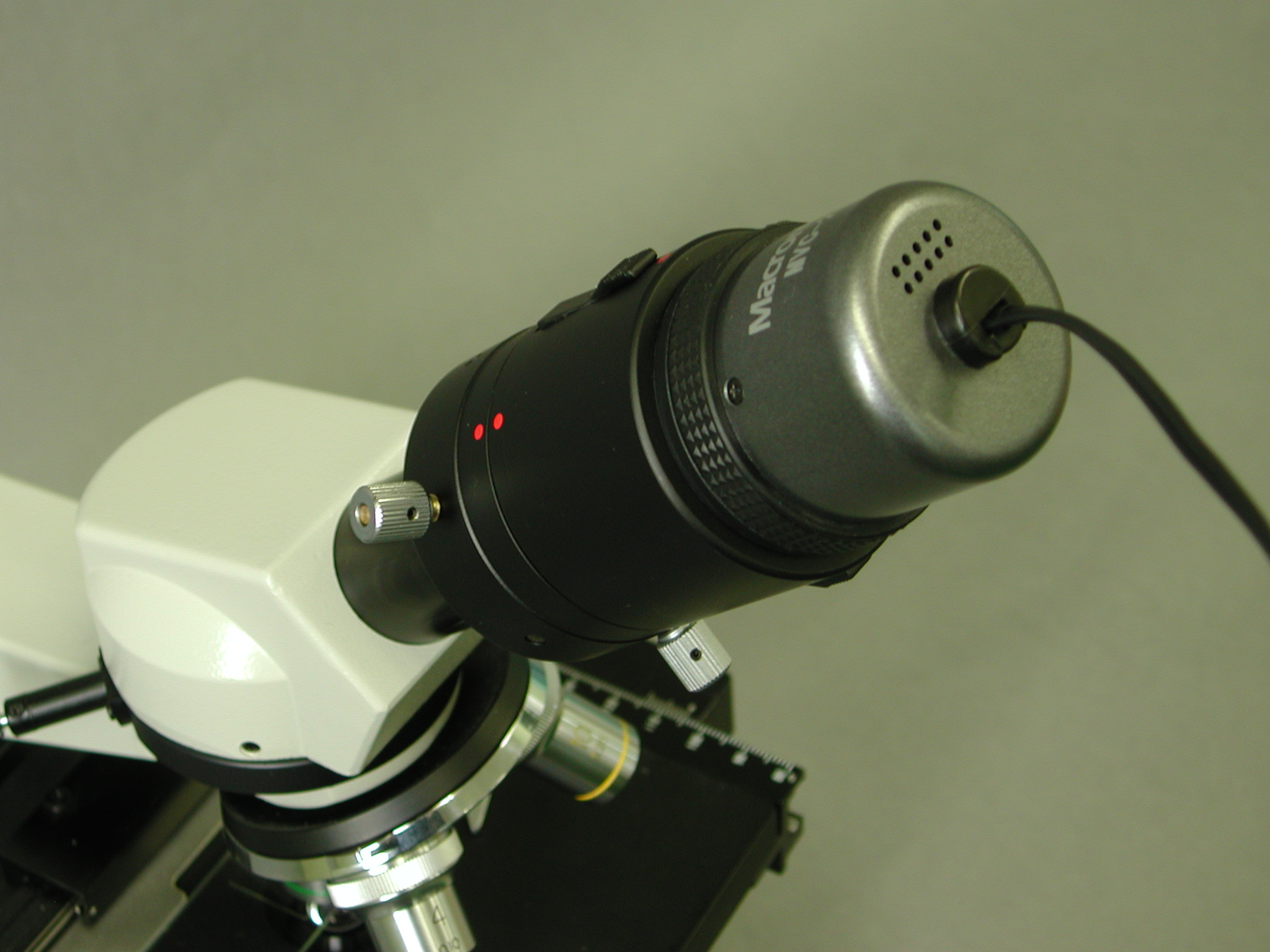

接眼レンズを覗いて使用するタイプの光学機器に取り付けることで、観察映像をそのままモニターに表示できます。特に単眼の生物顕微鏡への装着実績が多く、検査現場での眼精疲労軽減や、教室での講義用としても多数導入されています。

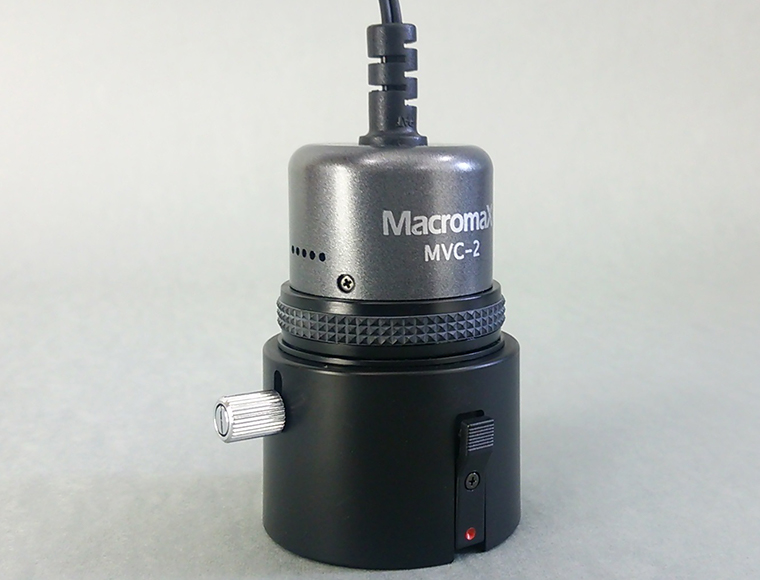

MVC-2は、「専用コネクター」と「カメラユニット」の二つで構成されています。

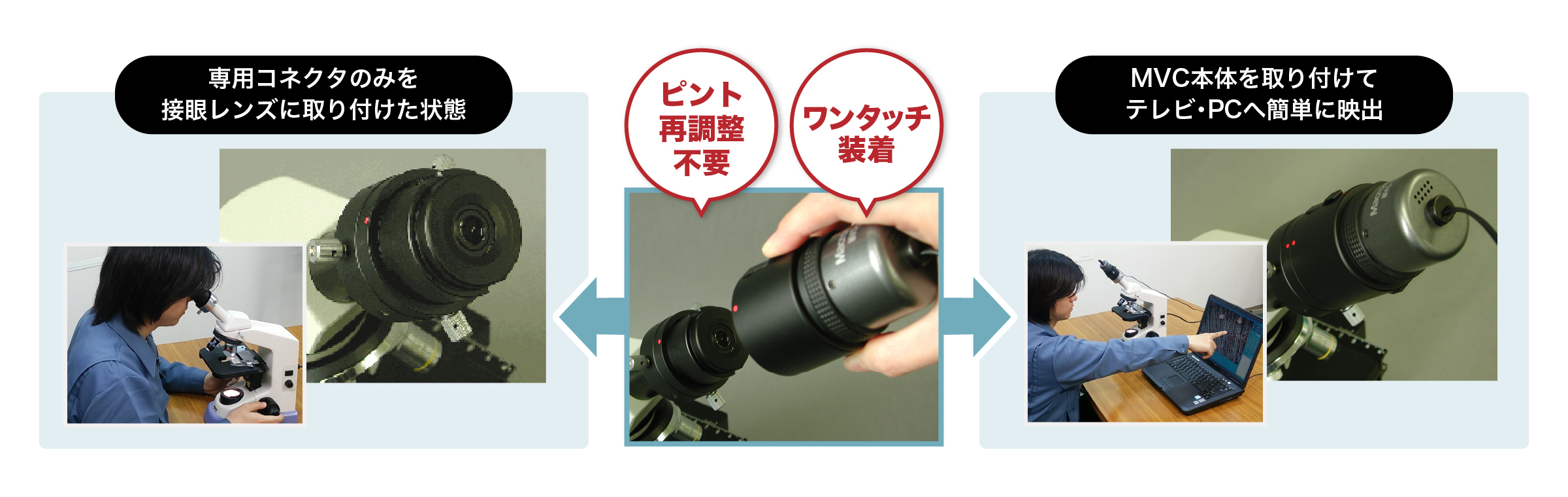

お客様が現在ご使用の顕微鏡や、目で覗くタイプの光学機器に、接眼レンズの上からコネクタを取り付けます（光学機器の外径に対応したスペーサーを接眼鏡筒の外径に取り付けます）。 「接眼レンズの上から」取り付けられる点が弊社製品のメリットの一つです。接眼レンズを外してカメラを挿入するタイプの製品の場合、カメラを外した際にはすぐに顕微鏡の機能を使用することができないため、作業の切り替えに時間がかかってしまいます。
顕微鏡ご使用時と同様、光学機器のピントを調整したあと、専用コネクタへカメラを装着します。
調整リングを回すことによってカメラのピント調整ができます。
この段階でカメラ・光学機器ともピントが合った状態となります。

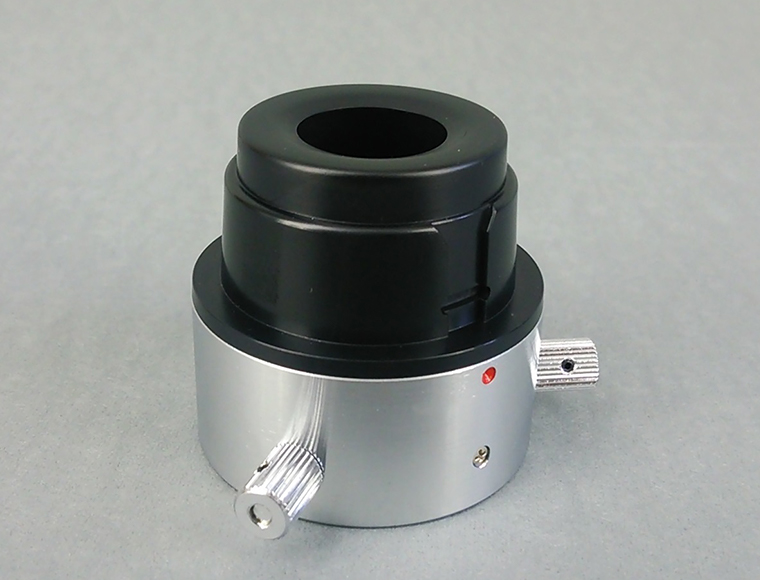

接眼鏡筒の外径に合ったスペーサーを取り付け、その外径に専用コネクターを３本の取付ネジを使って固定します。

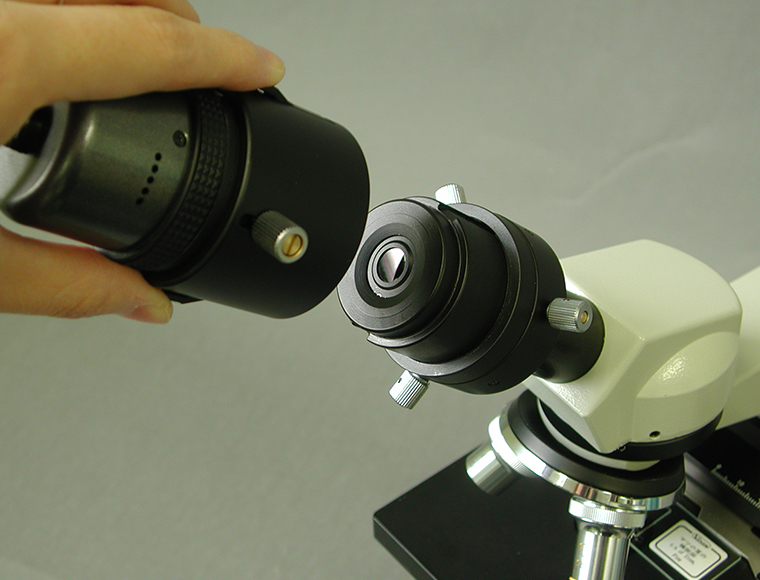

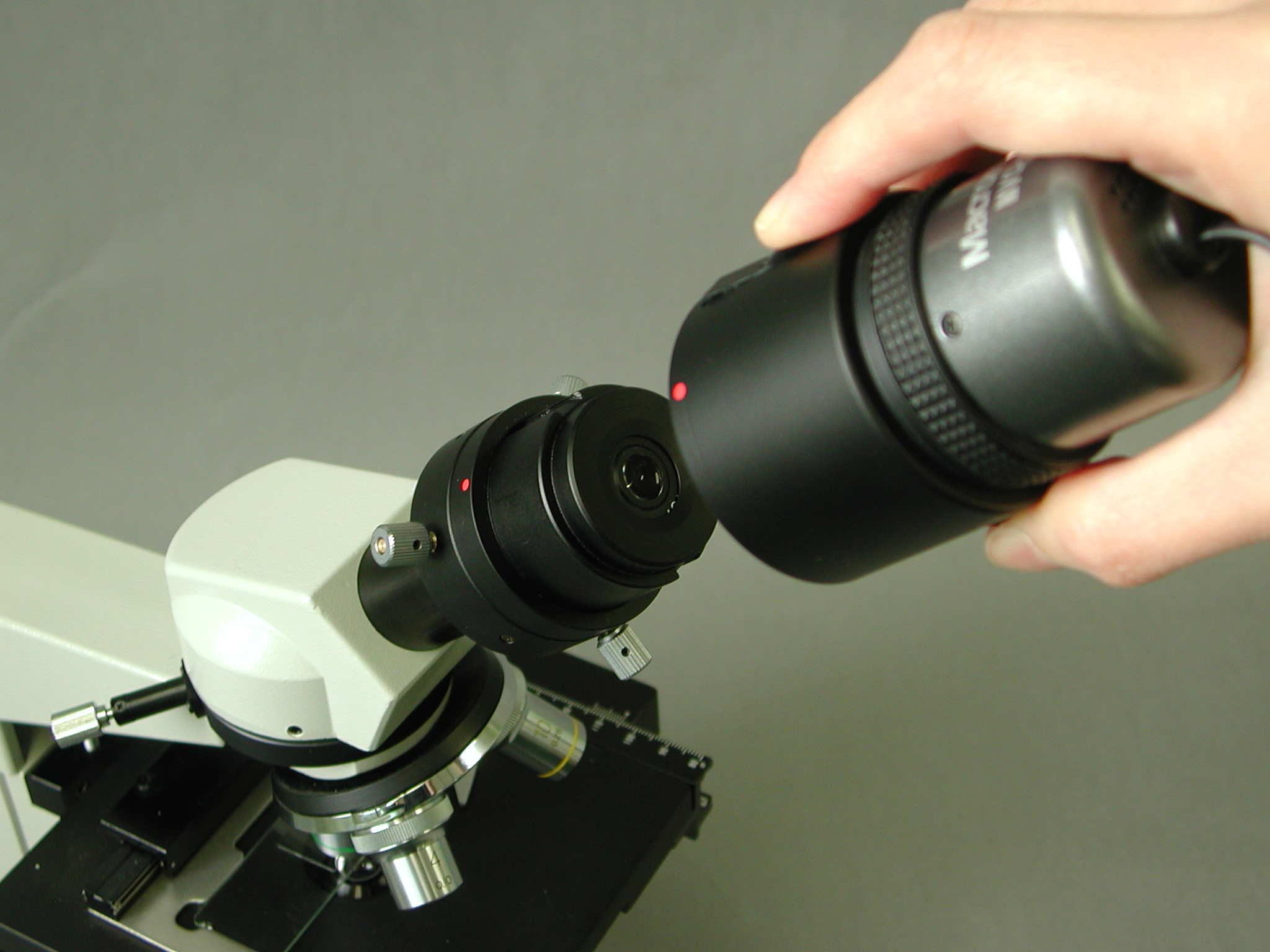

専用コネクターにカメラ本体を取り付けます。

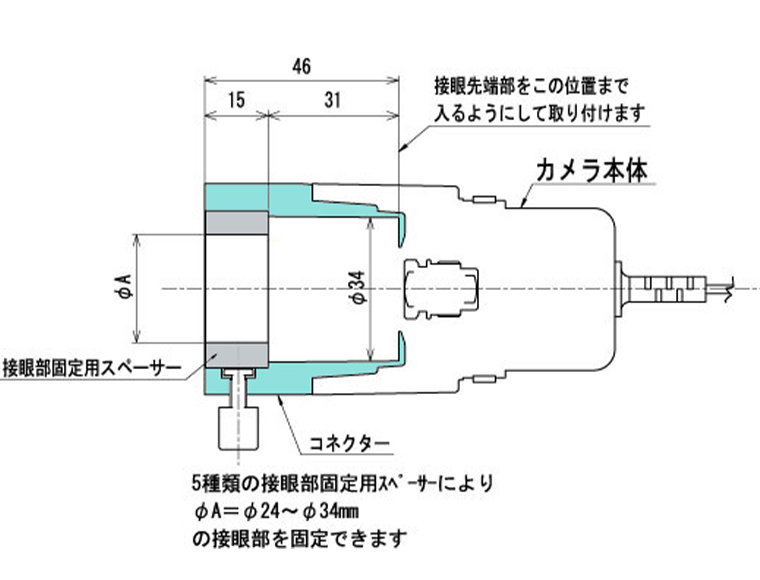

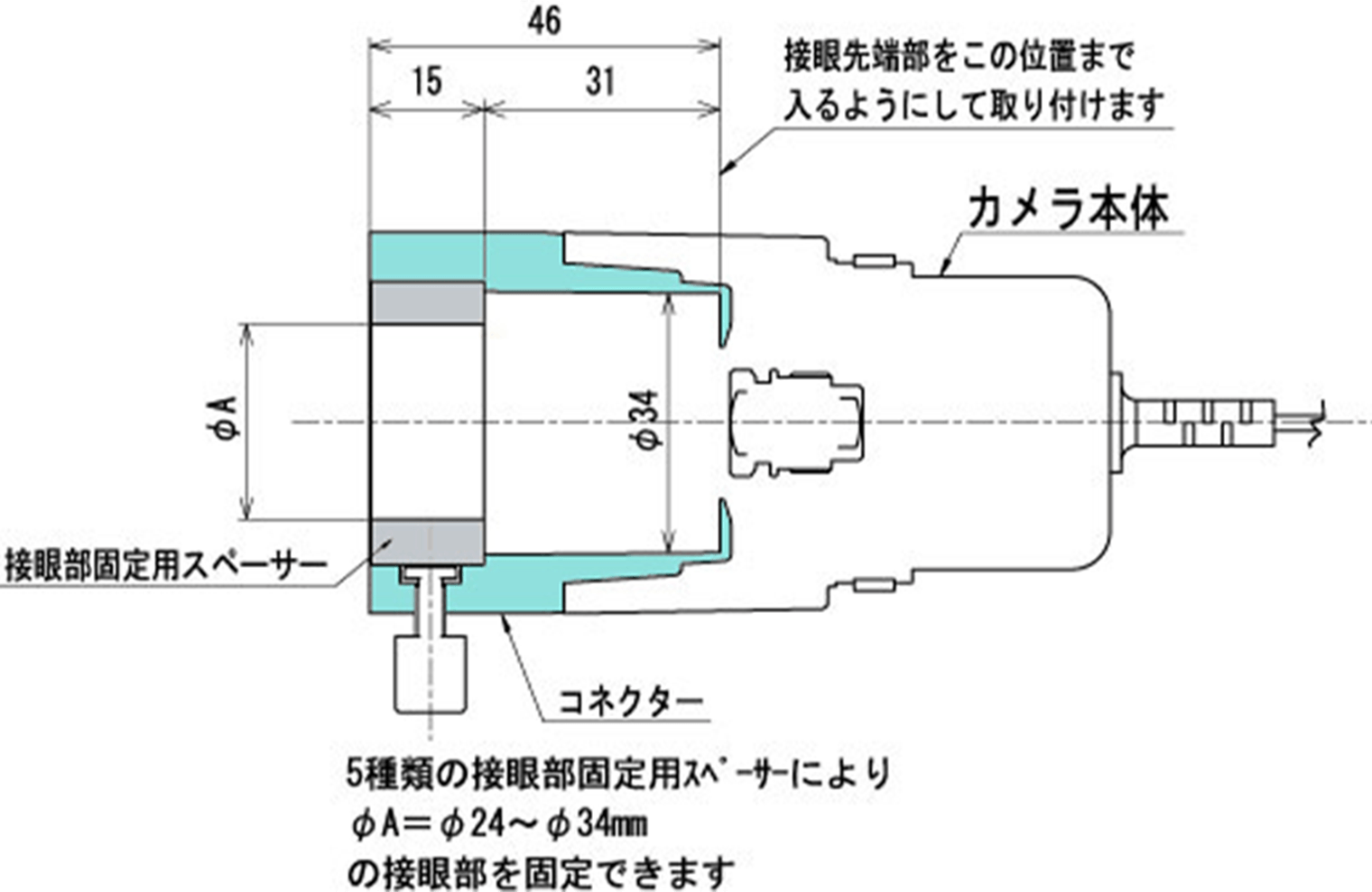

光学機器接眼部外形φ24mm～φ34ｍｍに取付可能（単眼顕微鏡等）。
接眼レンズ後端から31mm～46mmの所にスペーサーが取り付きます。
掲載スペック以外の径に対応するスペーサーもございます。ご要望に応じたカスタマイズも検討可能ですのでお問い合わせください。
| スペーサーNo. | ２－１ | ２－２ | ２－３ | ２－４ | ２－５ |
|---|---|---|---|---|---|
| φA | φ２４～φ２６ | φ２６～φ２８ | φ２８～φ３０ | φ３０～φ３２ | φ３２～φ３４ |

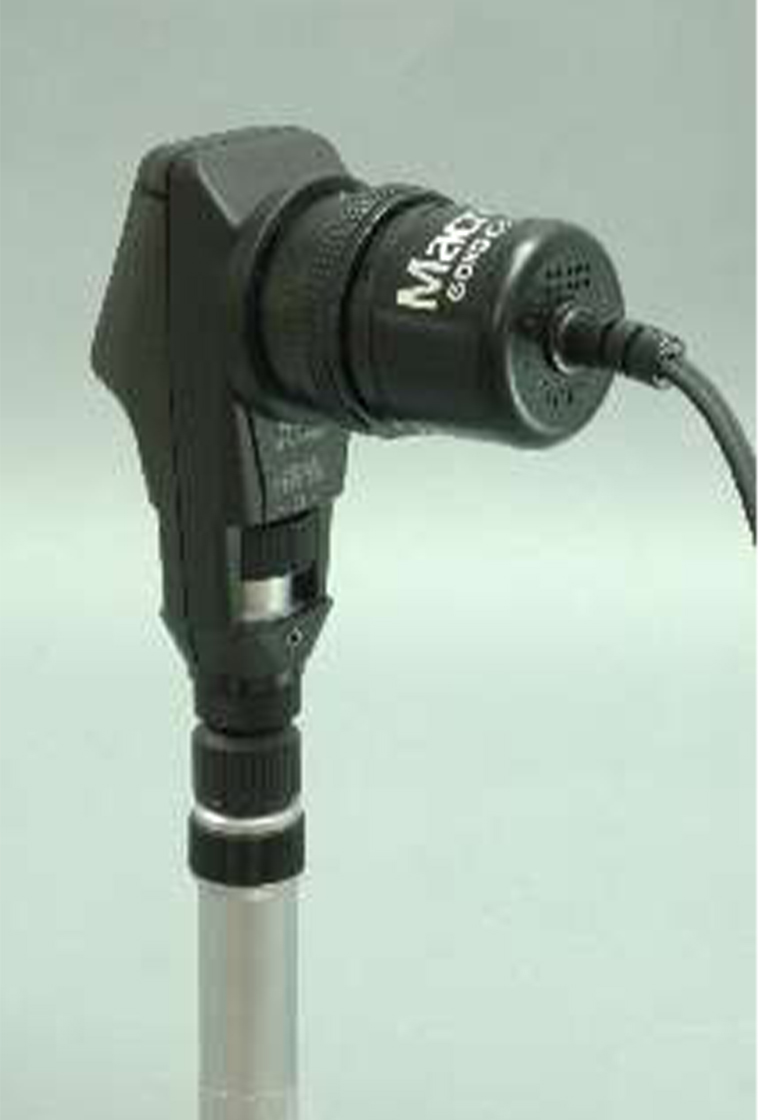

鈴木眼科吉小路 鈴木武敏先生からの御要望により、「レチノスコープ※専用カメラ」（カスタマイズ品）を 開発、納品いたしました。
※レチノスコープ（retino-scope）：眼科で屈折率を他覚的に測定する為の道具。検影器。
